聚焦高性能模擬芯片和嵌入式處理器的半導體供應商思瑞浦3PEAK（股票代碼：688536）正式宣布，推出全新高壓Buck—TPP0003X系列產品。

TPP0003X憑借擁有支持4.5V～100V寬輸入電壓范圍、輕載PSM（TPP00032）和FPWM（TPP00031）兩種工作模式可選、集成過流/過壓/過溫保護功能等產品性能優勢，可廣泛應用于PLC、智能家電、伺服驅動等終端場景，尤其可以滿足新一代數據中心母線供電系統的輸出要求。48VDC的服務器電源輸出直接經由TPP0003X產生低壓電源軌，減小了整體系統的復雜度。

在新一代數據中心供電系統中，為了降低母線上的銅損和壓降，提升效率，48VDC的服務器電源逐漸替代傳統的12VDC。理論上而言，在相同的輸出功率下，輸出電壓提升了4倍，輸出電流能下降4倍，母線上的損耗降低了16倍，從而能實現更高的效率，支持更高的功率等級。然而對后級電路來說，提升了4倍的輸入電壓使其設計變得十分具有挑戰性，如何設計高降壓比，同時保持高效率和高功率密度是一個難點。思瑞浦的TPP0003X能滿足高達100V輸入電壓需求，可以支持?jǐn)?shù)據中心48V轉低壓的BUCK應用。此外，還可廣泛用于PLC、智能家電、伺服驅動等場景。

TPP0003X產品特點

· 輸入電壓范圍：4.5V～100V

· 持續輸出電流：300mA

· 集成高壓側0.7Ω和低壓側0.3Ω MOSFET

· 集成2ms軟啟動

· 自適應恒定導通時間控制

· 可調節輸出電壓（以1.2V 為基準電壓）

· 具備輕載PSM（TPP00032）及FPWM（TPP00031）兩種工作模式可選

· 集成過流、過壓、過溫保護功能

· 工作結溫范圍：-40℃ to +125℃

· 封裝：ESOP8

TPP0003X典型應用

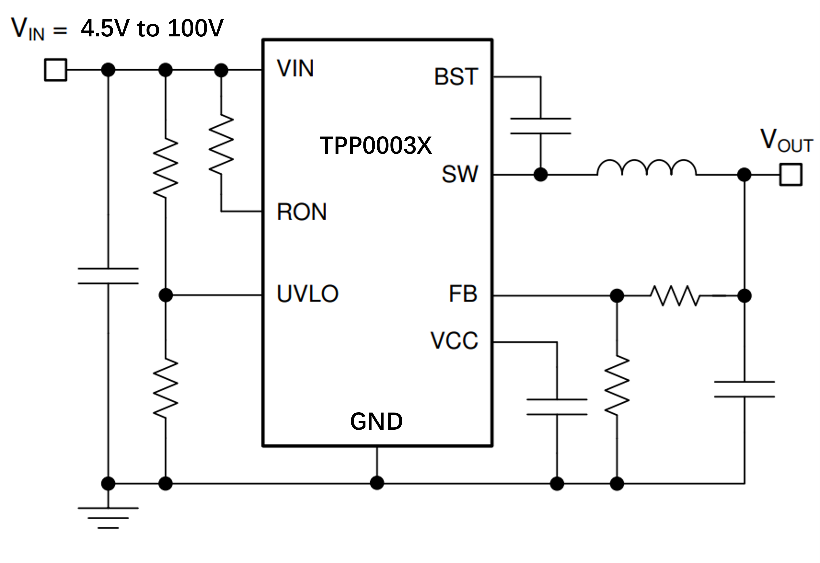

TPP0003X降壓同步開關變換器具有實現低成本、高效降壓調節器所需的所有功能，集成內部軟啟動、補償和保護功能。典型拓?fù)淙缦滤?。該變換器基于自適應恒定接通時間控制架構，具有快速瞬態響應，可在寬輸入電源范圍內實現300mA的連續輸出電流，并具有出色的負載和輸入電壓調節能力。

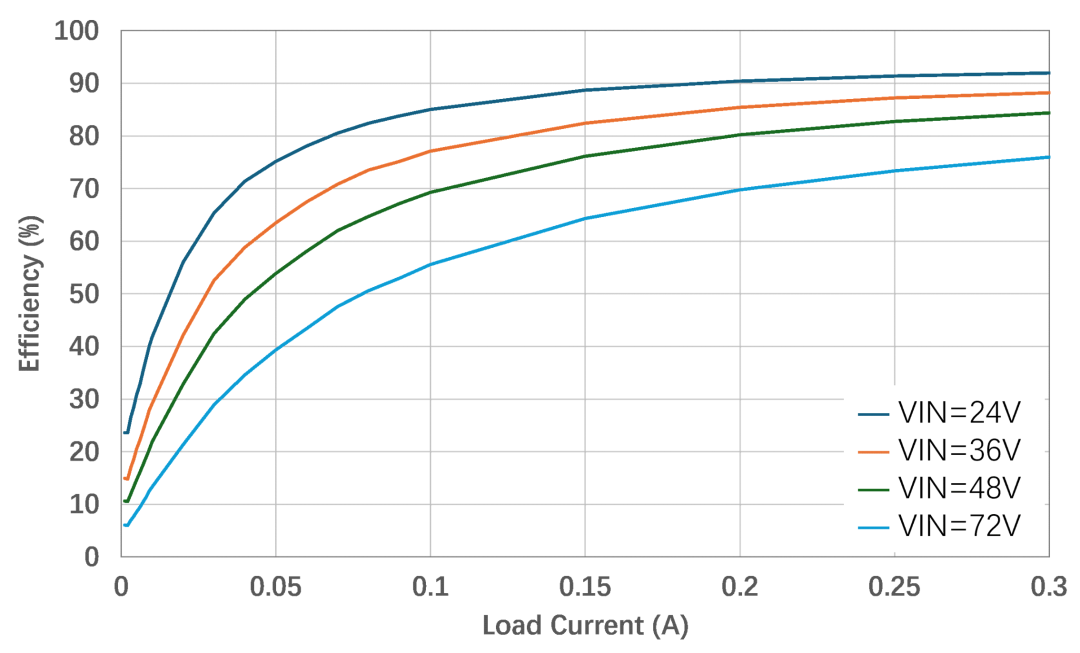

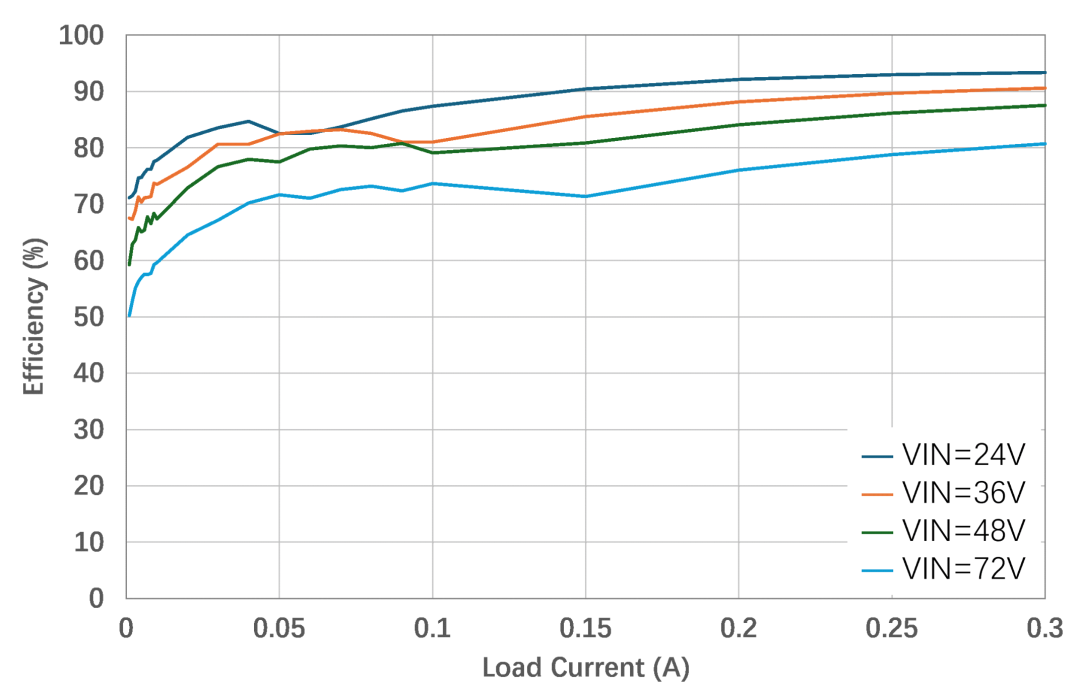

TPP0003X效率測試

工業應用部分場景對于電路設計整體功耗要求較高，TPP00032在24V轉12V、100mA～300mA輸出條件下，效率可達85%以上，最高能達到94%，滿足客戶對于高效率的需求。TPP00031在輕載下效率低于TPP00032，重載下與TPP00032近似。

高輸入電壓范圍和低負載調整率

TPP0003X采用自適應恒定導通時間（COT）控制方案，可提供出色的瞬態響應，并且可實現超高降壓比。同時輸出電壓隨負載電流變化較小，可滿足不同負載下的應用需求。

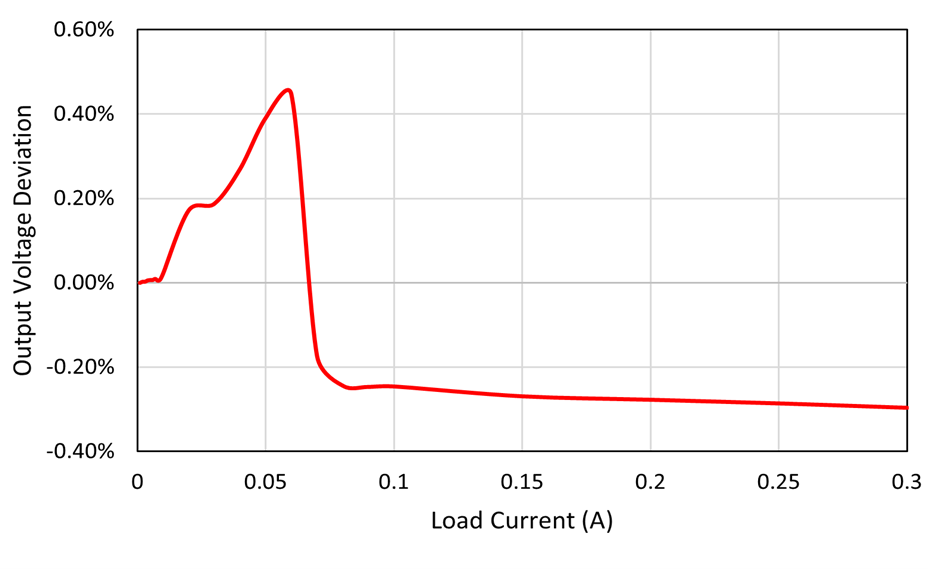

TPP00032 負載調整率，VIN=72V，VOUT=12V

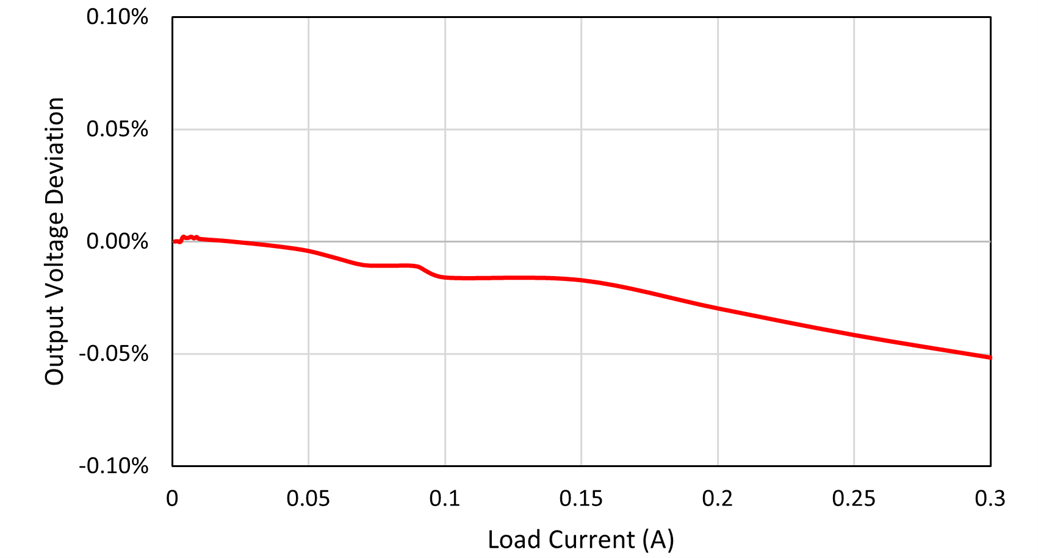

TPP00031 負載調整率，VIN=72V，VOUT=12V

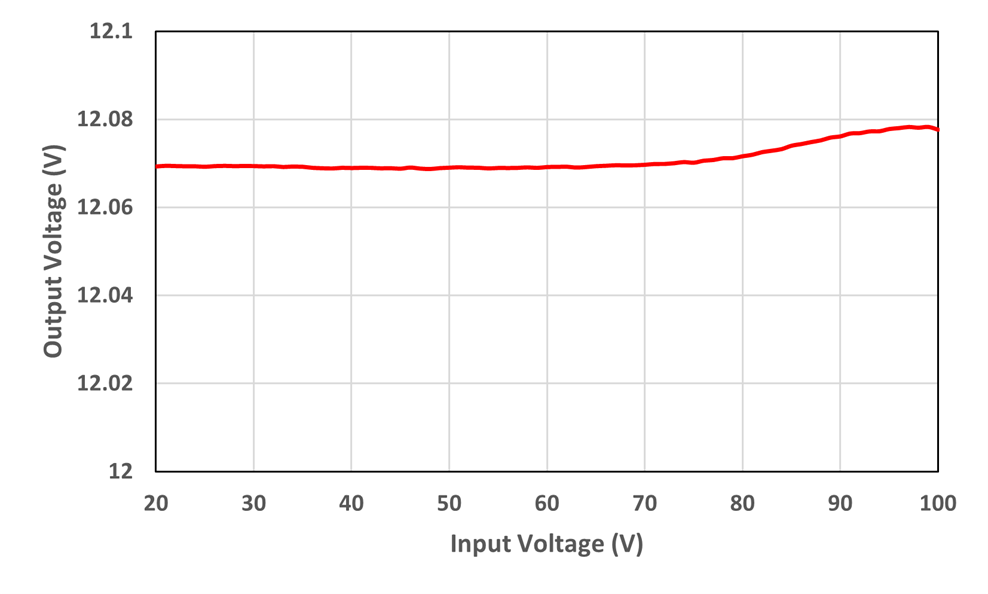

TPP00032 輸入<span style="font-family:system-ui, -apple-system, BlinkMacSystemFont, ";font-size:12px;color:#666666;">電壓調整率，IOUT=100mA

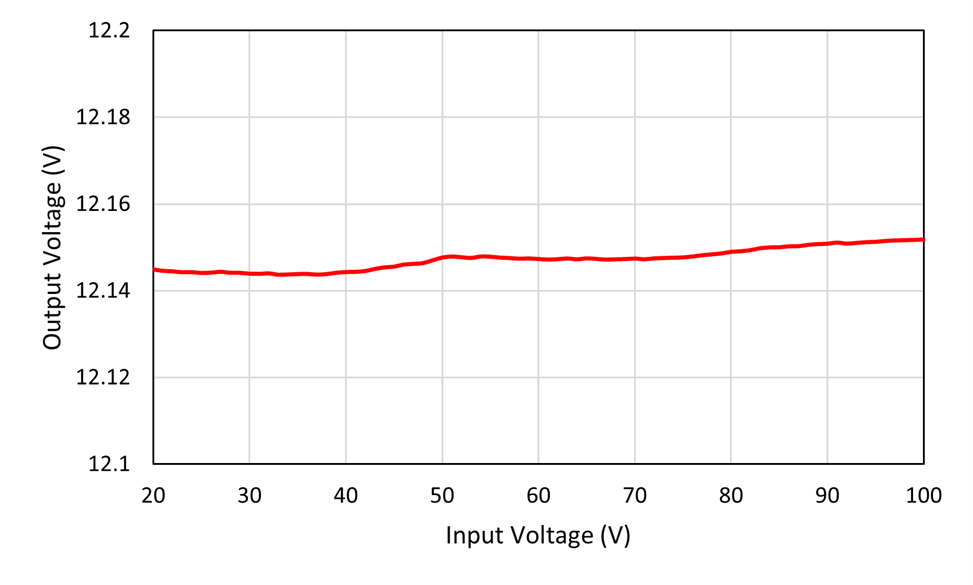

TPP00031 輸入電壓調整率，IOUT=100mA

PCB布局

TPP00032 PCB布局要點:

● 在VIN和GND管腳之間以最短距離跨接輸入電容，實現較小輸入回路路徑，降低輸入回路的脈沖電流產生的干擾，提升整體方案的穩定性。
● VOUT到FB的分壓電阻網絡盡可能靠近FB管腳，避免FB布線過長被干擾，且下分壓電阻的GND應盡可能與芯片GND管腳單點連接，避免下分壓電阻的GND參與到輸入回路的GND電流路徑，提升整體方案的穩定性。
● SW布線應盡可能短，因其為強脈沖電場干擾源，同時SW應注意避開FB、EN等管腳進行布線，提升整體方案的穩定性。
● BOOT電容應盡可能以最短距離跨接在BOOT和SW管腳上，因其為上橋供電電源，因此最小路徑也有助于降低干擾，提升整體方案的穩定性。
● 反饋分壓電阻的阻值選取較小規格，如下分壓電阻選擇1K～2K，可增強抗干擾能力。

TPP00032 EVM布局如下:

TPP0003X EVM Layout

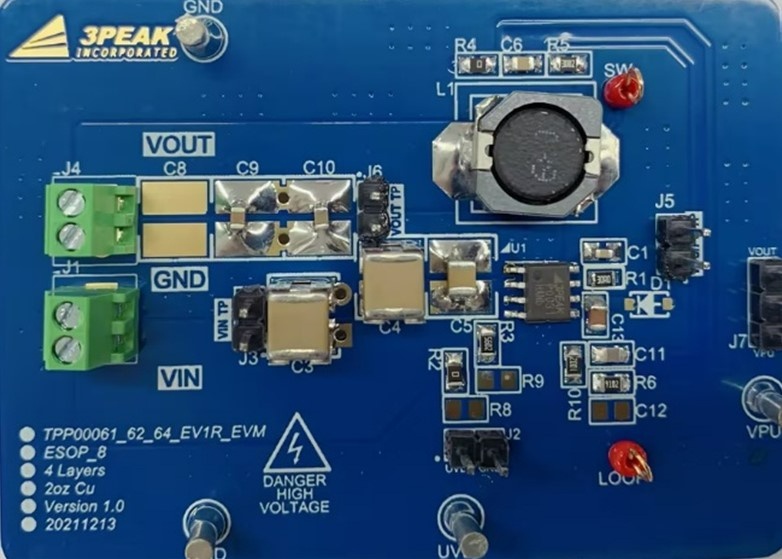

TPP00032 EVM板如下:

TPP0003X EVM

TPP0003X已量產，可提供樣品和評估板。

如有需求請聯系瑞彩電子當?shù)劁N售團隊或郵件至reecam@reecam.net，您也可在“瑞彩電子Reecam”微信公眾號后臺留言。
