WiFi基礎知識
WiFi簡介

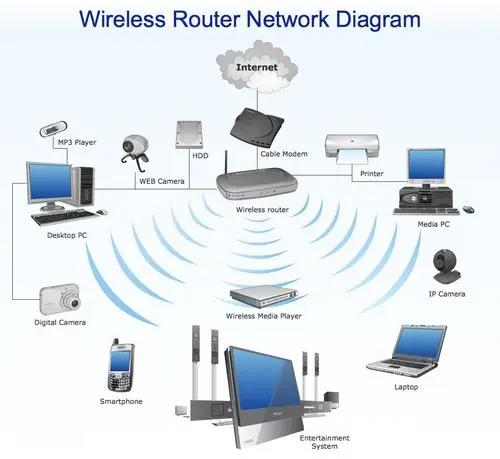

WiFi是WLAN（Wireless Local Area Networks）無線局域網的一種技術，英文全稱“Wireless-Fidelity ”(無線保真) 。WiFi是通過電磁波的形式傳播，可將電子筆記本、手機、ipad等移動設備連接傳輸。
WiFi常用的頻段為2.4GHz和5GHz，從WiFi6E開始新增了6GHz頻段。
① 2.4GHz頻段范圍：2400-2483.5MHz
② 5GHz頻段范圍：5150-5850MHz
③ 6GHz頻段范圍：5925-7125MHz
WiFi協議

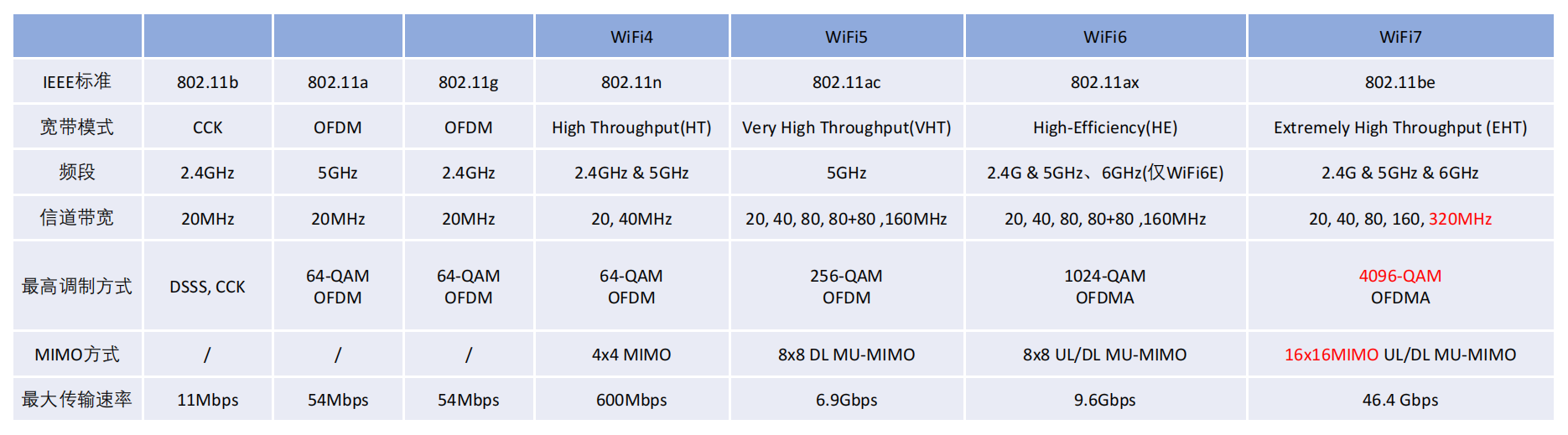

WiFi協議是IEEE 802.11標準，是由IEEE(Institute of Electrical and Electronics Engineers)協會定義的無線局域網標準。802.11協議，經歷了11a / 11b / 11g / 11n / 11ac / 11ax，到現在最新的11be，即WiFi7。
WiFi關鍵技術
以WiFi6為例，關鍵技術包含了OFDMA頻分復用技術、DL/UL MU-MIMO 技術、更高階調制技術 (1024-QAM)、空間復用技術（SR），正是這些技術使WiFi的吞吐速率得到飛速提升。

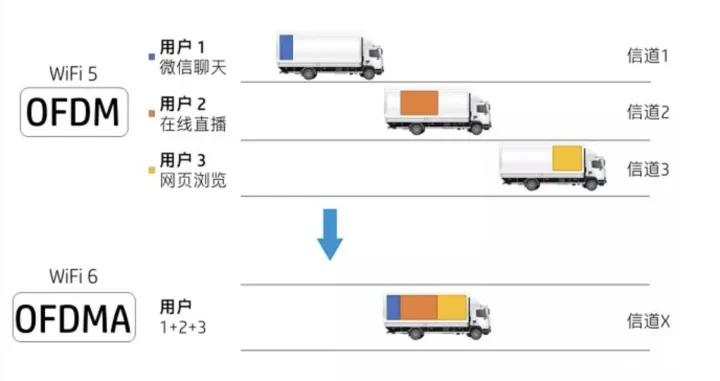

OFDMA 頻分復用技術通過將子載波分配給不同用戶并在 OFDM 系統中添加多址的方法來實現多用戶復用信道資源。

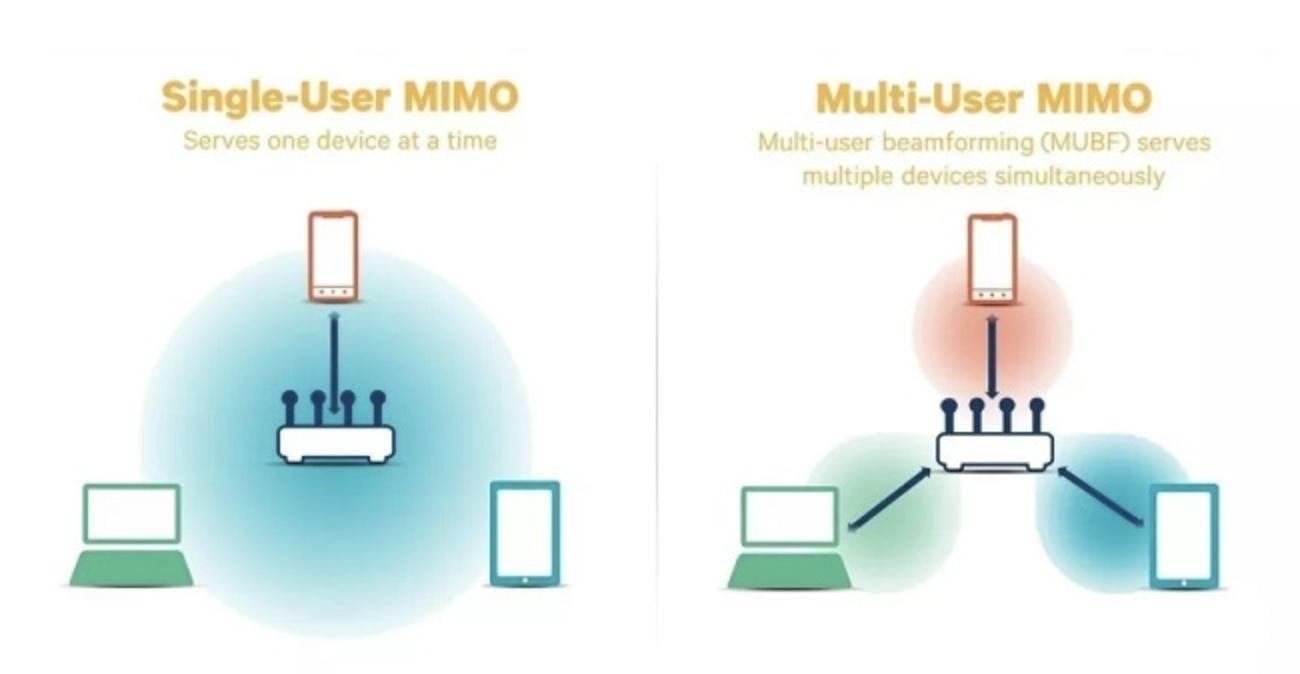

MU-MIMO 在 802.11ac 就已經引入，但只支持 DL 4x4 MU-MIMO(下行)。在 802.11ax 中進一步增加了 MU-MIMO 數量，可支持 DL 8x8 MU-MIMO，借助 DL OFDMA 技術(下行)，可同時進行 MU-MIMO 傳輸和分配不同 RU 進行多用戶多址傳輸，既增加了 系統并發接入量，又均衡了吞吐量。
802.11ac 采用的 256-QAM 正交幅度調制，每個符號傳輸 8bit 數據(2^8=256)，802.11ax 將采用 1024-QAM 正交幅度調制，每個符號位 傳輸 10bit 數據(2^10=1024)，從 8 到 10 的提升是 25%，也就是相對于 802.11ac 來說， 802.11ax 的單條空間流數據吞吐量又提高了 25%。

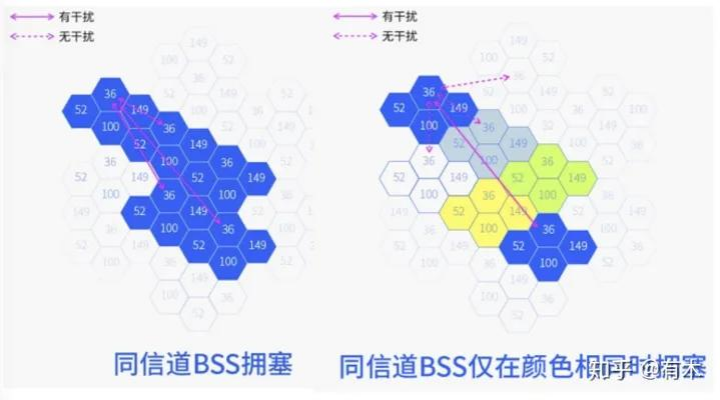

空分復用技術是指WiFi6新增一種同頻傳輸識別機制，叫BSS Coloring著色機制，在PHY報文頭中添加BSS color字段對來自不同BSS的數據進行“染色”，為每個通道分配一種顏色，接收端可以及早識別同頻傳輸干擾信號并停止接收，避免浪費收發機時間。
1)如果顏色相同，則認為是同一BSS內的干擾信號，發送將推遲；
2)如果顏色不同，則認為兩者之間無干擾，兩個Wi-Fi設備可同信道同頻并行傳輸。
以這種方式，當AP距離較遠時相同信道也能同時工作，達到提高頻譜資源利用率的目的。
WiFi與蜂窩間的干擾
Side-lobe 旁瓣干擾
旁瓣干擾指的是發射信號泄漏到鄰近頻段或者信道外的功率造成的干擾。

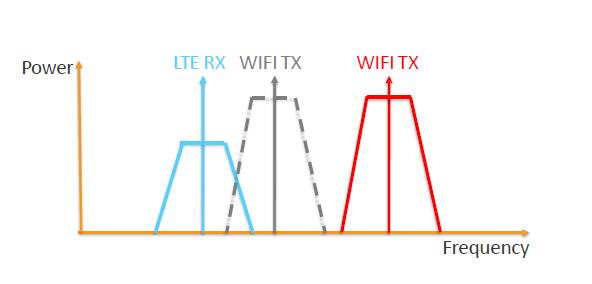

如下圖，調制波形主頻兩邊鄰信道仍存在較大的功率，是無法完全抑制的。
射頻ACLR/ACPR指標的要求，就是要求鄰信道功率不應超過一定限值。

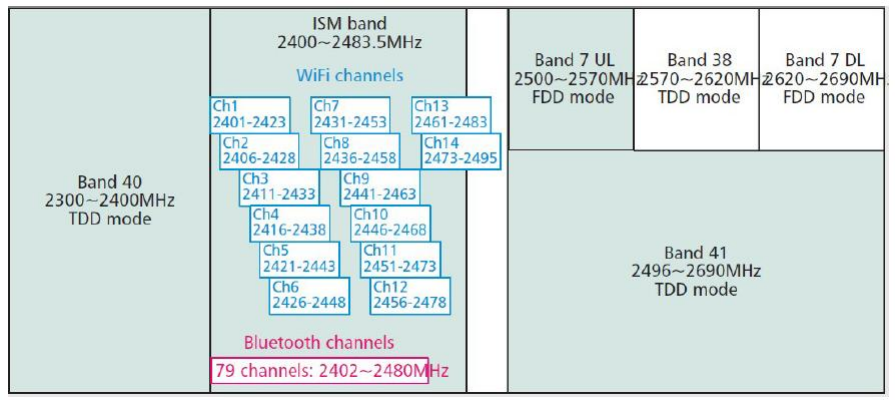

當信道頻率十分接近時，對相互間的靈敏度還是有影響的。比如2.4GHzWiFi和LTE B7/38/40/41等頻段的頻率就比較接近，可能存在旁瓣干擾。
Harmonic 諧波干擾

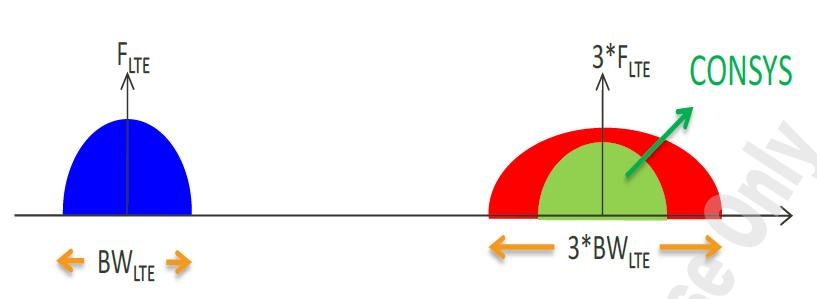

諧波干擾，是指某TX信號主頻的n倍頻點剛好落在Victim接收頻率上，也稱倍頻干擾。
例如，B5的824MHz頻點，三次諧波剛好落在WiFi帶內信道2472MHz。通常情況下，諧波次數越大，信號強度越弱，因此LTE LB頻段大部分情況是不影響WiFi正常工作的。
Intermodulation 互調干擾

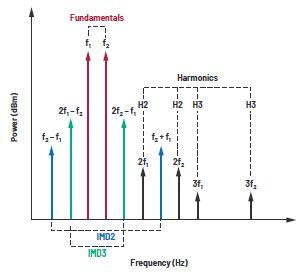

互調干擾，也稱IMD干擾，是指射頻路徑中兩個或多個TX信號因天線，饋線，合路器，功分器，濾波器等射頻器件上，產生許多諧波和組合頻率分量mf1±nf2，這些信號的頻率如果和有用信號RX頻率相近，從而對通信系統構成干擾的現象。
例如，通信系統中有一個WiFi TX信號f1 = 2472MHz，同時存在LTE B7 TX信號f2 = 2532MHz,那么就可能會產生信號分量2*f2-f1 = 2652MHz，剛好落在B7的RX頻點上，從而引起B(yǎng)7靈敏度 de-sense問題。
WiFi與蜂窩共存方案
一般來說，WiFi與蜂窩共存方案是只在WiFi和蜂窩使用同平臺芯片才生效的。這里基于MTK定制化方案基礎上介紹WiFi IDC共存方案。
1.硬件優化方案
a) Antenna isolation, 即從天線隔離度方面分析，保證隔離度滿足平臺要求。
b) RF filter，按參考設計加濾波器。

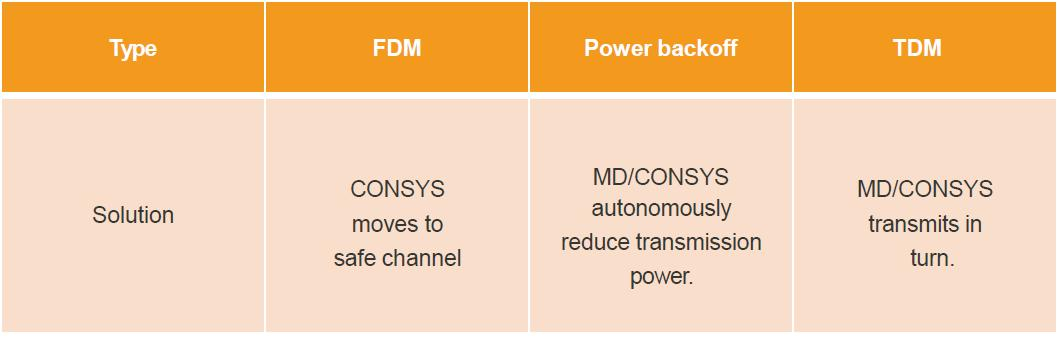

2.軟件優化方案
a) WiFi切換到安全信道。
b) 降低TX功率的方式去優化。
c) 通過TDM時分復用方式優化。

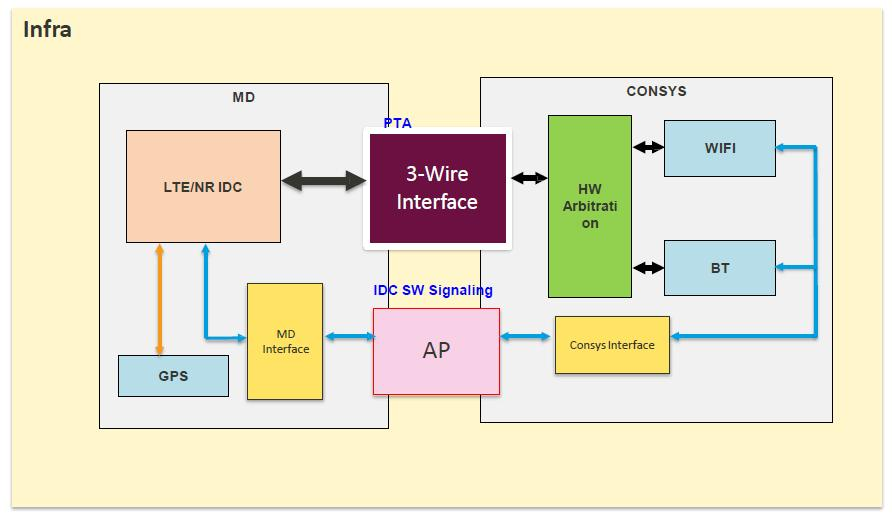

IDC方案設計框架：
硬件優化方案
a) Antenna isolation: 主要從芯片封裝引腳間、PCB板端隔離度，天線間擺放距離等方面分析。
MTK平臺建議天線隔離度要求如下，如果沒達到可能會影響雙方性能：
Wi-Fi 5G VS.N78/79 >= 20 dB
Wi-Fi 2G VS.B7/41/40 >= 15 dB

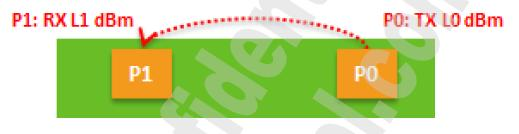

隔離度的定義：PO與P1的隔離度為(LO - L1) dB，若PO的TX功率電平為LOdBm，到達P1點的RX信號強度為L1dBm。
例如:PO的TX功率電平為16dBm, P1的RX信號強度為-35dBm。isolation = 16 -(-35)= 51 dB

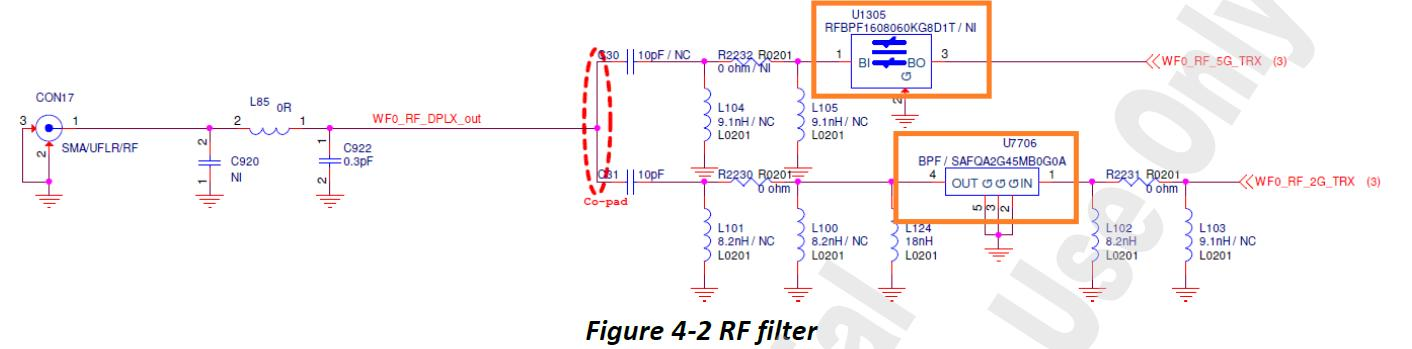

b) RF Filter:從天線端加BPF濾波器主要可以抑制WiFi主頻以外的諧波或雜散信號發射；當接收時能抑制外界雜散信號，更好地提取有用信號。
軟件優化方案
通常會先切換WiFi信道去規避干擾，如果所有WiFi信道都干擾很嚴重，則將采用TDM等其他優化措施。
降低功率方案為 LTE 功率限制和 WiFi功率限制。該方案的缺點是需要犧牲業務的覆蓋性能。功率回退值可以在 LTE與 Wi-Fi 兩側分別設置。LTE主頻功率一般降低6dB左右能改善部分de-sense；WiFi則需要降8dB左右起到改善作用。

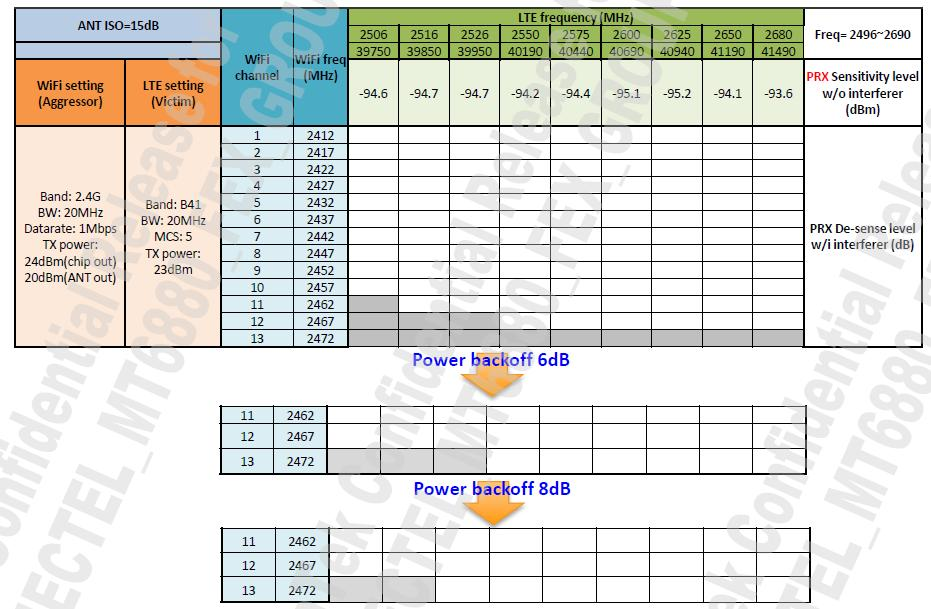

制定De-sense表格，根據實際干擾情況采取降低功率措施或是其他優化措施。如下是LTE干擾WiFi降功率場景：
制定De-sense表格，如下是WiFi干擾LTE時降功率場景：

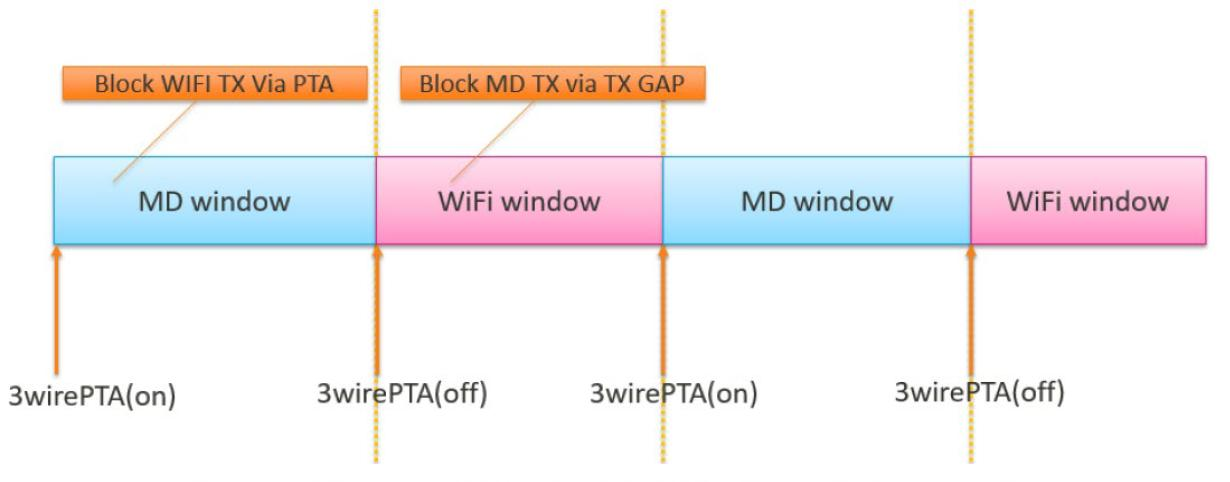

在時分復用方案中，將時域資源劃分為MD時隙和CONSYS時隙。在當前的設計中，在MD時隙期間CONSYS必須掛起所有RX/TX活動；在CONSYS時隙期間，MD無法發送任何上行物理信道，但MD仍然可以接收參考信號和下行物理信道，由于UE無法發送ACK/NACK, eNB認為PDSCH接收失敗。

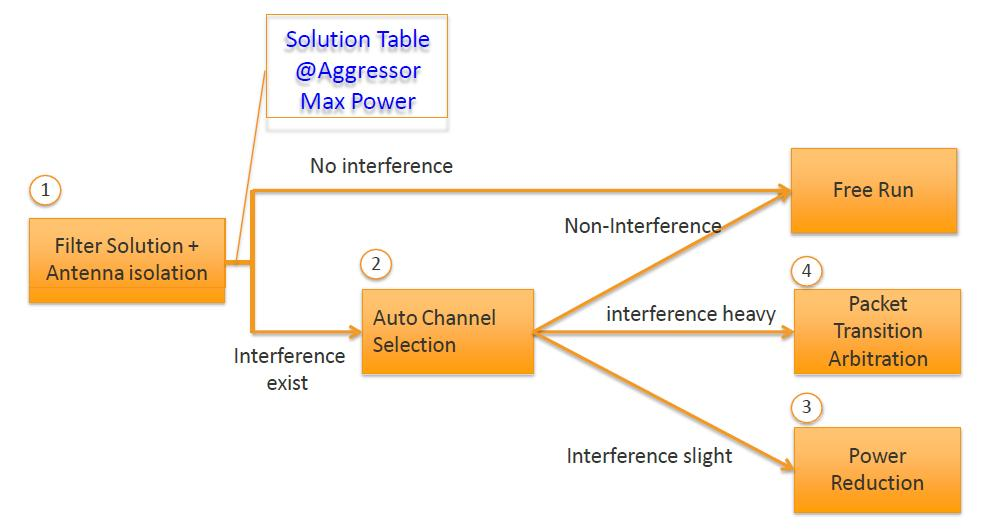

IDC方案執行流程：
