聚焦高性能模擬芯片和嵌入式處理器的半導體公司--思瑞浦（3PEAK，股票代碼：688536）發布汽車級LIN收發器——TPT102xQ系列產品（TPT1021Q、TPT1022Q、TPT1024Q）。

TPT102xQ系列滿足ISO/DIS 17987-4、SAE J2602和LIN2.x物理層標準，可廣泛應用在車身控制、燈光照明、底盤控制、信息娛樂、ADAS等汽車應用場景。

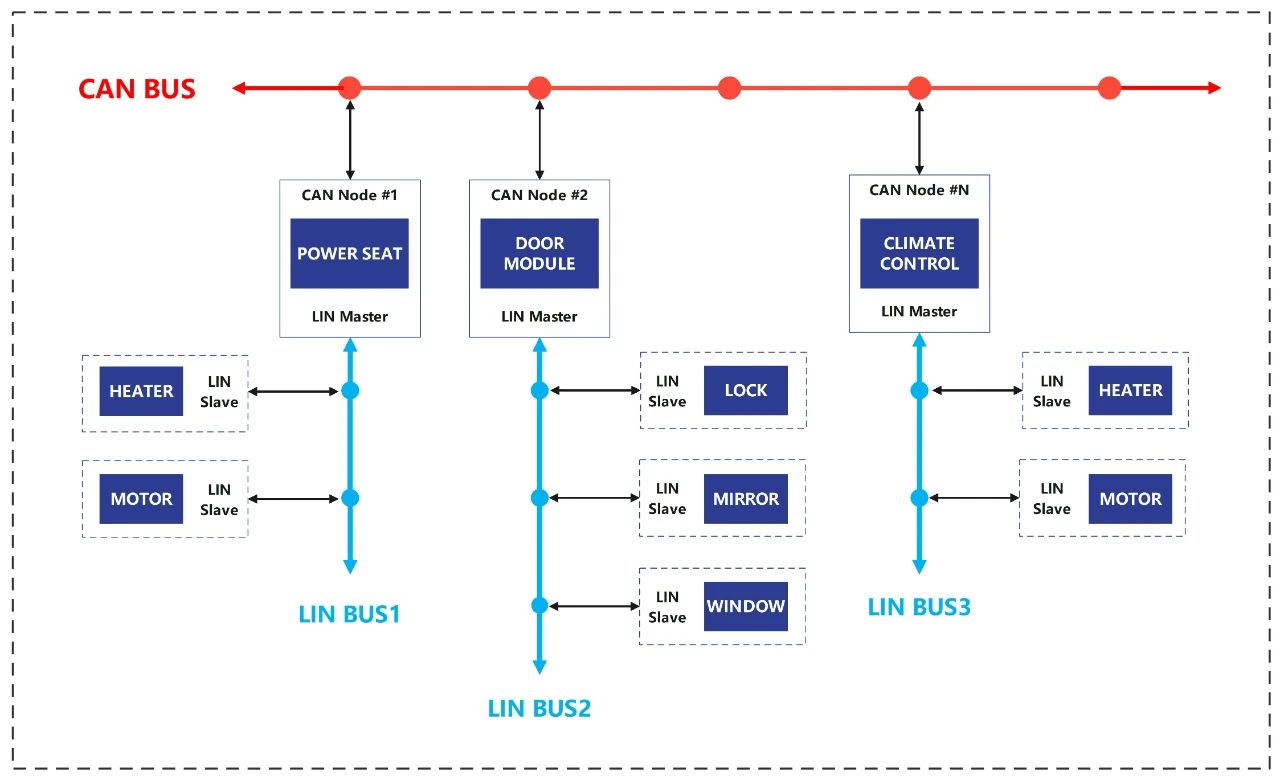

LIN介紹

LIN(Local Interconnect Network)是面向汽車分布式電子系統而定義的一種低成本的串行通訊網絡，用于實現汽車中的分布式電子系統控制。LIN是對控制器區域網絡(CAN)等其它汽車多路網絡的一種補充，適用于對網絡的帶寬、性能或容錯功能沒有過高要求的應用。
通過在執行裝置、傳感器或開關以及ECU之間搭建基本的串行網絡，LIN（局域互連網絡）總線極大降低了汽車制造商的設計成本，LIN在汽車上的典型應用包括燈光照明、車門車窗、電動座椅、空調、傳感器等。

TPT102xQ產品介紹

TPT102xQ系列是本地互聯網絡（LIN）收發器，符合ISO 17987-4、SAE J2602和LIN2.0、LIN2.1、LIN2.2和LIN2.2A物理層標準，可以支持最高20kbps通訊速率。
TPT102xQ系列LIN收發器支持寬電源輸入范圍，具有超低功耗待機模式和睡眠模式，LIN總線端支持±45V的總線耐壓能力，同時支持LIN總線喚醒和通過引腳控制的本地喚醒功能，同時TPT1021Q的INH引腳可支持控制外部系統供電，從而實現系統級功耗降低。
TPT102xQ系列LIN收發器系列產品擁有完善的保護功能，IEC ESD靜電保護等級達到±8kV以上，TPT1021Q IEC ESD能力達到±15kV，有效增強系統和網絡的可靠性和魯棒性。
TPT1021Q、TPT1022Q、TPT1024Q分別可支持實現單路、雙路以及四路LIN總線系統的數據通訊要求。
TPT1022Q、TPT1024Q將雙路LIN和四路LIN集成在一個小型封裝中，可以有效減小系統應用設計的板級面積，幫助系統小型化。

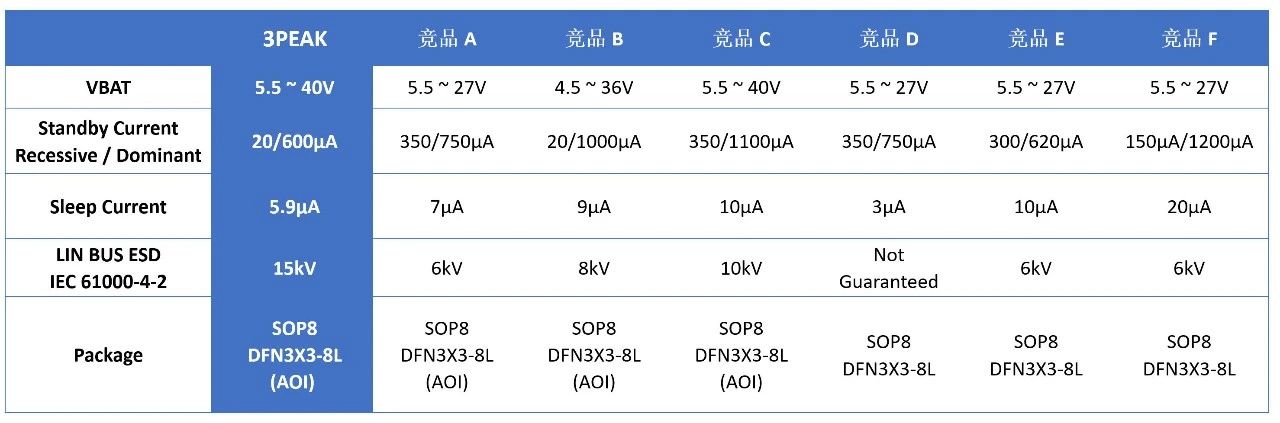

TPT102xQ產品介紹

TPT1021Q IEC-61000-4-2 ESD能力高達±15kV，處于國際領先水平;

支持超寬電源輸入范圍5.5V~40V，遠高于業界同類產品,可輕松滿足ISO7637瞬態跌落實驗的各種測試條件;

增加總線斜率控制電路，優化LIN收發器的對外輻射水平，EMI能力優異;

支持超低功耗Sleep休眠模式，休眠模式下的功耗低至5.9μA;

支持TXD顯性超時保護功能，可有效避免總線被長時間誤占用；

具備完善的保護機制，支持欠壓保護、過溫保護等；

TPT102xQ全系列DFN封裝支持Wettable Flank（支持可浸潤側翼）工藝。

該工藝將焊點從二維提高到三維，可以支持產線AOI檢測，并且擁有更好焊接可靠性，采用這種封裝工藝的汽車電子產品，其電氣故障或性能下降出現的概率會更低；

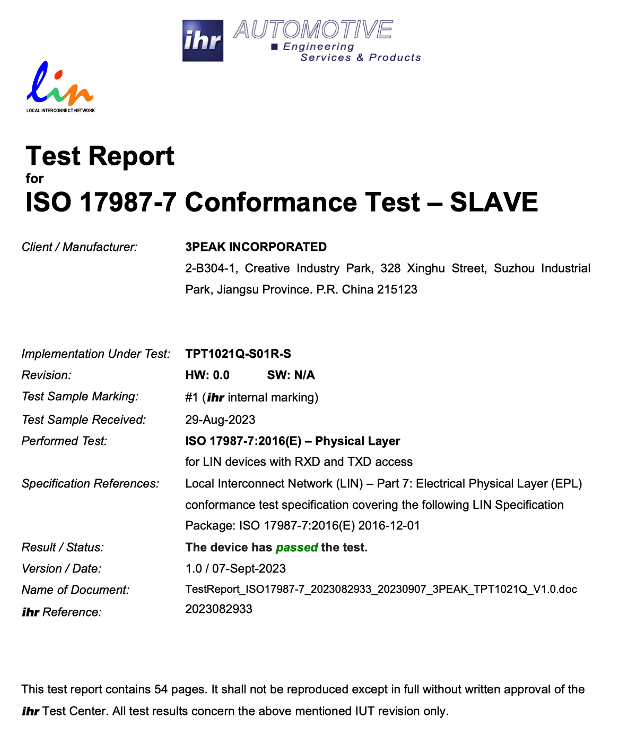

TPT102xQ系列LIN收發器均通過第三方權威實驗室IHR益馳ISO 17987-7國際標準一致性測試并取得報告；

益馳是全球權威的汽車總線一致性測試、認證機構之一。是國際標準化組織ISO Work Group成員，是LIN聯盟、等通用總線標準以及GMLAN等整車廠標準的相關測試服務商；

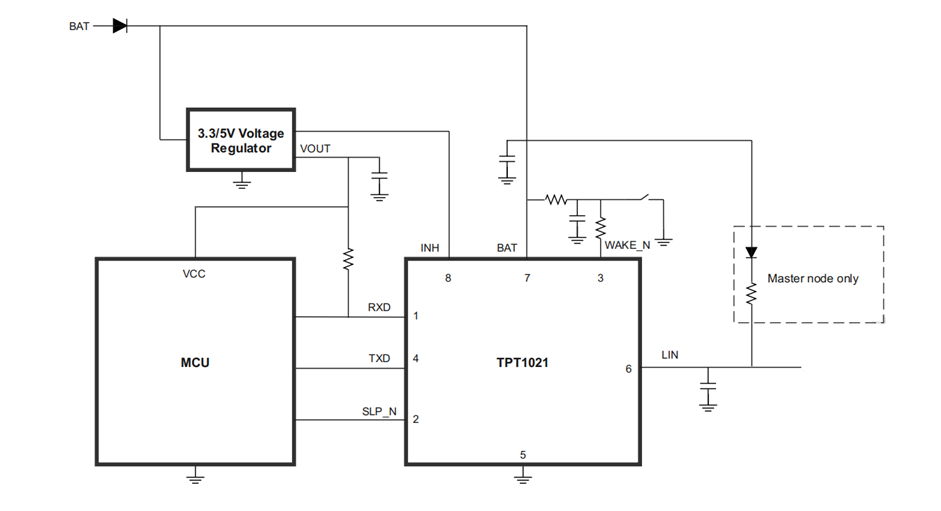

TPT102xQ典型應用

TPT102xQ可廣泛適用于多種汽車應用場景，包括車身控制、燈光照明、底盤控制、信息娛樂、ADAS等，以TPT1021Q為例，其典型應用如下所示。

TPT102xQ產品特性

• 支持20kbps LIN總線通訊速率；

• VBAT輸入工作電壓范圍支持5.5V~40V；

• LIN總線耐壓保護支持±45V；

• 支持低功耗待機模式和休眠模式，支持遠程喚醒功能和本地喚醒功能，支持喚醒源識別功能；

• INH引腳支持系統級電源低功耗控制；

• 支持VBAT欠壓保護功能；

• TXD支持顯性超時保護功能；

• 業界領先的IEC 61000-4-2系統級ESD接觸放電能力；

• 支持芯片過溫保護功能；

• 符合AEC-Q100汽車等級Grade1；

• 封裝：

TPT1021Q：SOP-8和DFN3X3-8（支持可浸潤側翼）

TPT1022Q：SOP-14和DFN4.5X3-14（支持可浸潤側翼）

TPT1024Q：QFN5.5X3.5-24（支持可浸潤側翼）

TPT102xQ可提供樣品服務, 如有需求請聯系瑞彩電子銷售團隊或郵件至reecam@reecam.net咨詢。
