聚焦高性能模擬芯片和嵌入式處理器研發的半導體公司——思瑞浦（3PEAK, 股票代碼：688536）推出全新16通道高精度ADC——TPAFE51760。

TPAFE51760內置高精度基準，工作溫度支持-40°C to +125°C，產品廣泛應用于電力自動化領域中的DTU、FTU、MU等裝置。

● 業界領先的±30V模擬輸入過壓鉗位;

● 輸入集成了信號調理運放，簡化了采樣電路，從而節省了PCB空間，提高可靠性;

● 16通道輸入，單顆芯片可同時采集雙回路或雙路電網，可減少ADC的數量，進而節省PCB空間和成本;

● 16bit分辨率，提高裝置采樣精度;

● 1MSPS滿足電力等大多數領域?qū)Σ蓸訒r效性的要求。

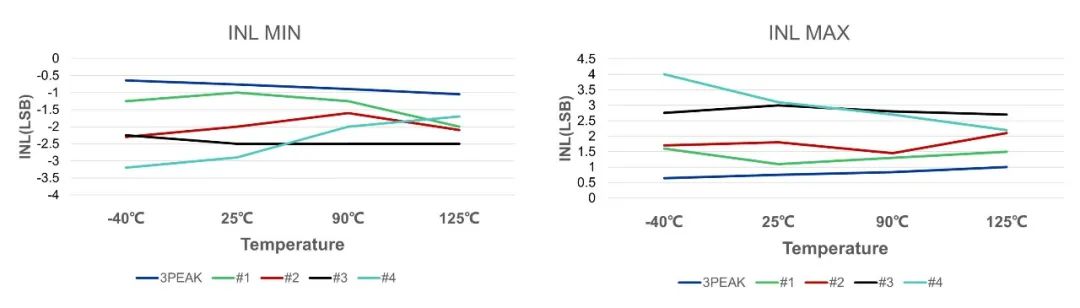

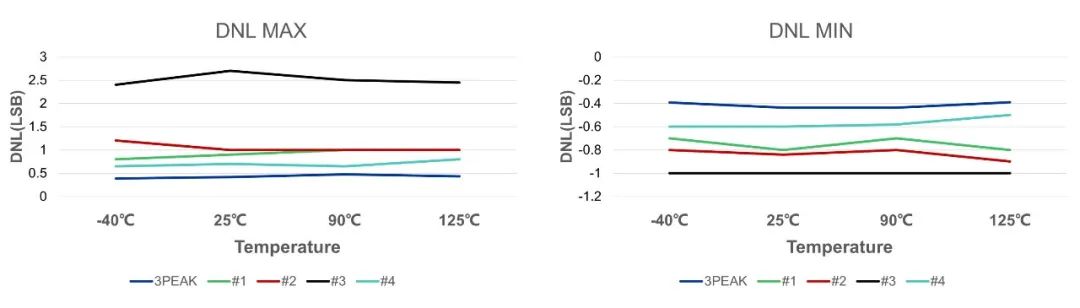

● 提供業界領先的DNL、INL性能；(#1--#4為競品的實測數據)

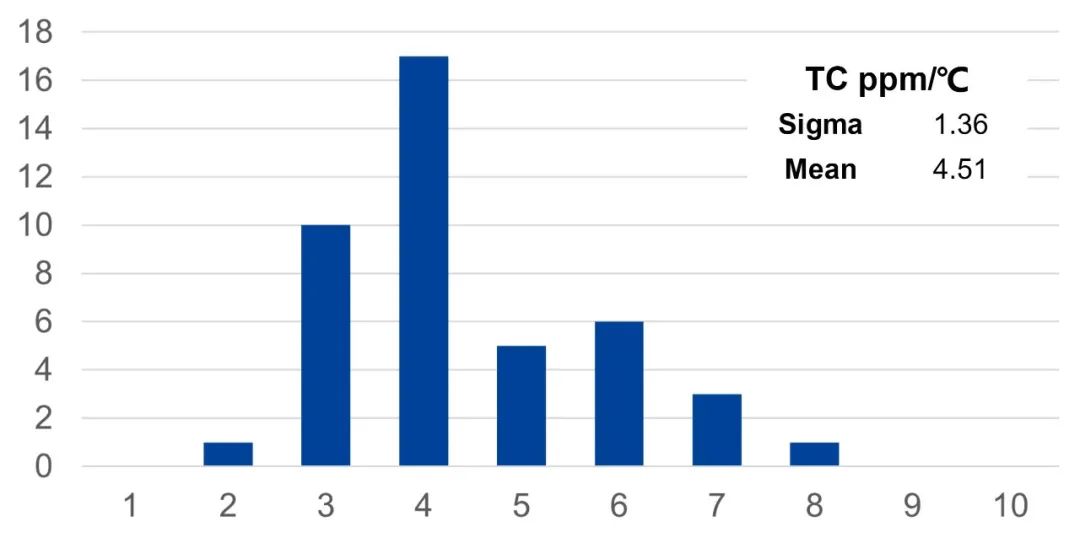

● 內置高精度基準，最大溫漂<10ppm/℃;

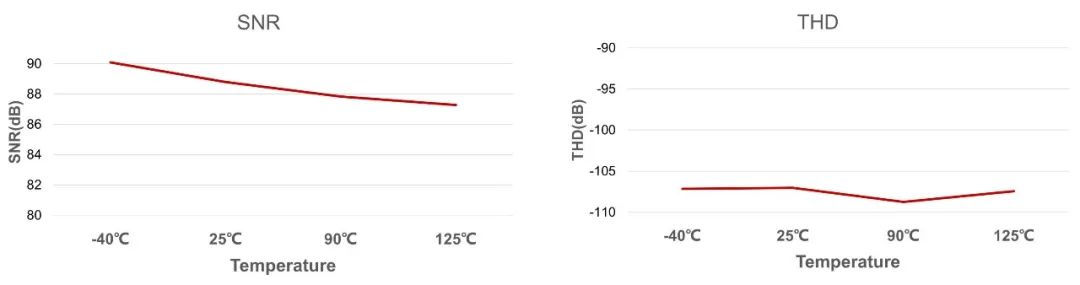

● 全溫范圍穩定的SNR和THD性能；

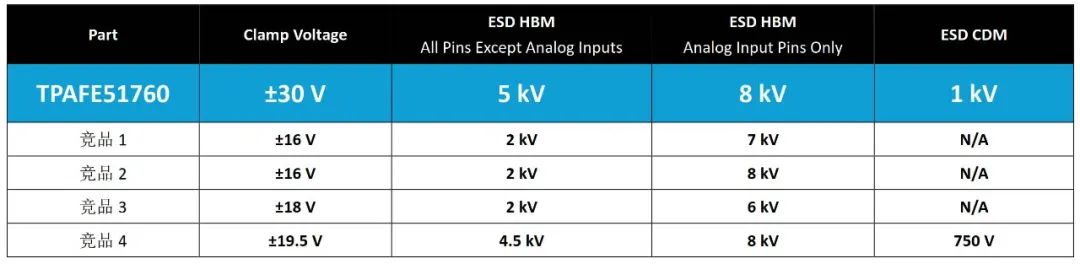

● 輸入耐壓和ESD能力行業領先。

TPAFE51760典型應用

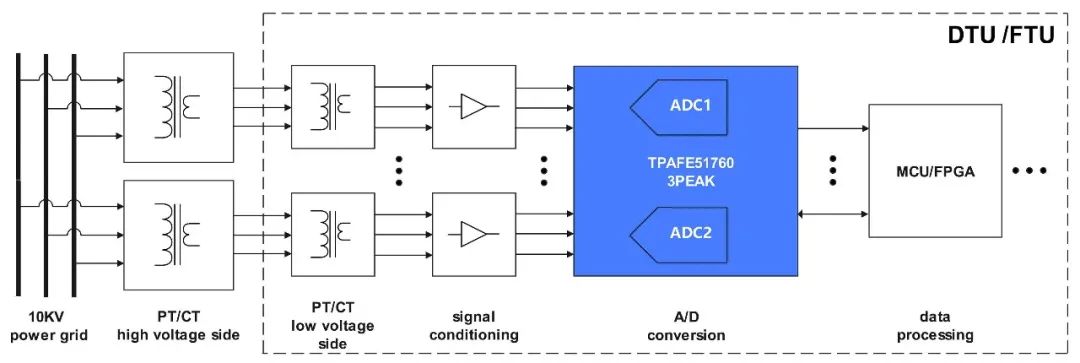

下圖為電力行業DTU/FTU典型應用框圖，電力輸電網的三相電壓和電流信號通過兩級電壓/電流互感器后直接或者通過運放做信號調理后輸入到ADC，ADC把模擬信號轉換為數字信號傳輸給后面的MCU進行處理和控制。

由于TPAFE51760集成了模擬信號前端處理電路，輸入電壓范圍可達±10V，因此大多數應用也可以不需要信號調理電路。

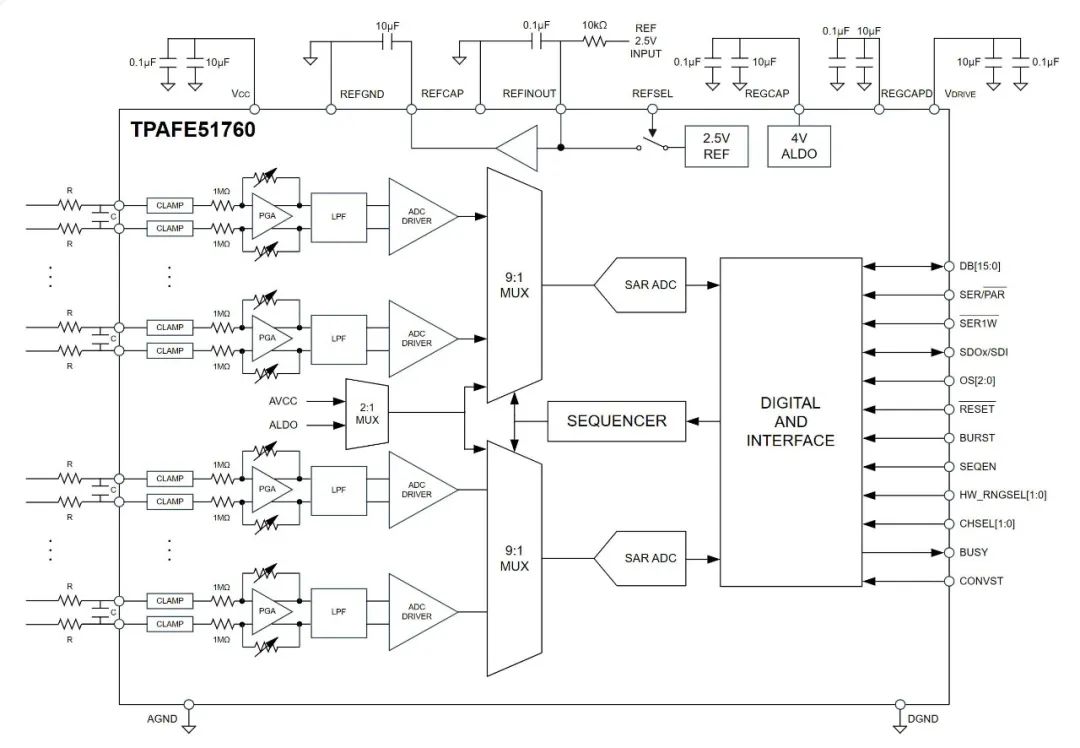

● 16Bit、16 通道、集成模擬前端的ADC
● 內置雙路逐次比較型ADC，同步采樣，吞吐率達1MSPS
● 獨立的可編程模擬輸入范圍:
   真正的雙極性: ±10V, ±5V, ±2.5V
● 供電電壓：
  模擬輸入5V；
  VDRIVE供電電壓1.71 V~VCC；
● 高度集成的模擬前端：
   1MΩ 模擬輸入阻抗；
    可編程增益放大器；
    模擬低通濾波器；
    內置高精度基準和基準緩沖器；
    雙通道16Bit  1MSPS  SAR ADC；
    ±30V模擬輸入過壓鉗位；
    8kV ESD。
● 靈活的數字輸出和通信接口
        芯片內通過數字濾波器可實現過采樣；
        序列器支持突發模式；
        并口和兼容SPI串口；
        可選循環冗余校驗(CRC)錯誤檢查；
        自診斷功能；
        軟件/硬件配置。
● 性能
        SNR: 89dB典型值在1MSPS；
        SINAD: 88.7dB典型值；
        THD: ?102dB典型值；
● 封裝: LQFP 80-pin 14 mmX14 mm
● 工作溫度范圍: ?40°C to +125°C

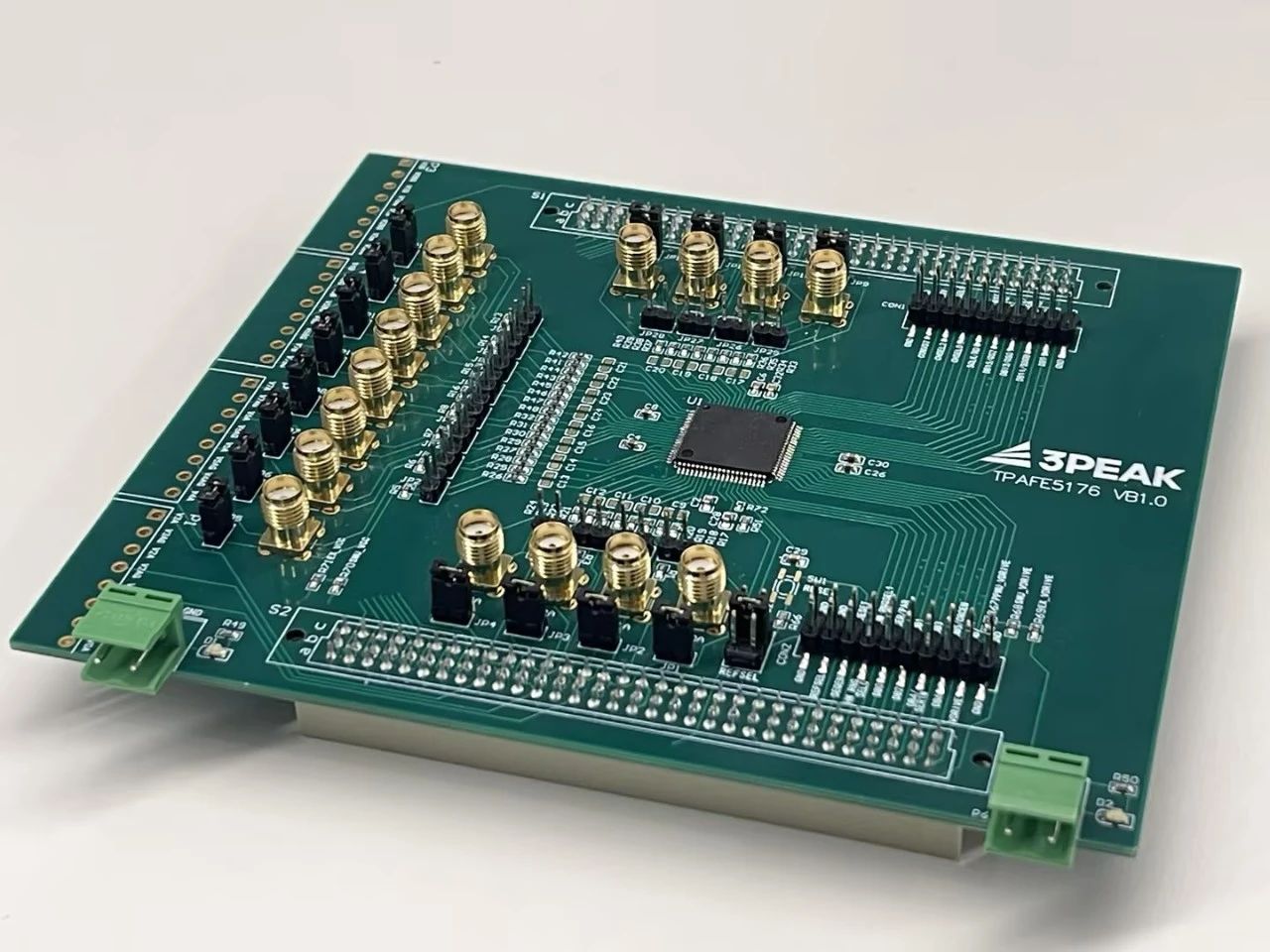

TPAFE51760已量產，可提供樣品和評估板。

如有需求請聯系瑞彩電子當?shù)劁N售團隊或郵件至reecam@reecam.net。
