聚焦高性能模擬芯片與嵌入式處理器的半導體公司——思瑞浦（3PEAK，股票代碼：688536）推出全新寬壓Buck—TPP36308。

TPP36308主要產品優勢包含4.5V~36V寬輸入電壓范圍、3A持續輸出電流、頻率及輕載工作模式可選，可廣泛適用于光伏逆變、伺服驅動、安防監控、樓宇智能、智能家電、工業自動化等應用場景。

TPP36308產品特性

● 輸入電壓范圍：4.5V~36V，最高耐壓42V
● 輸出電壓范圍：0.6V~34V
● 輸出電壓精度：0.6±2%
● 持續輸出電流：3A
● 低靜態電流：90μA
● 集成高壓側85mΩ和低壓側45mΩ功率MOSFET
● 固定2ms內部緩啟動時間

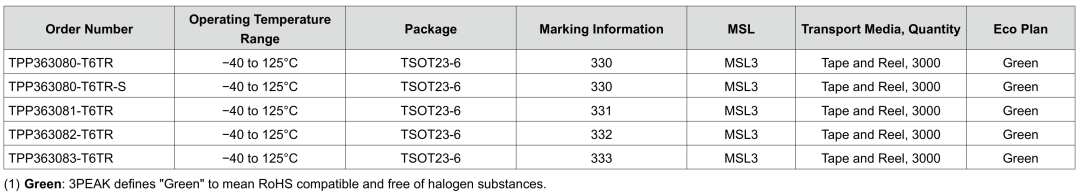

● 具備400kHz(TPP363080/2）及1MHz(TPP363081/3)兩種工作頻率可選
● 具備輕載PSM(TPP363080/ 1)及FPWM(TPP363082/3)兩種工作模式可選
● 集成過流、過壓及過溫保護功能
● 工作結溫范圍：-40°C to +125°C
● 封裝：TSOT23-6

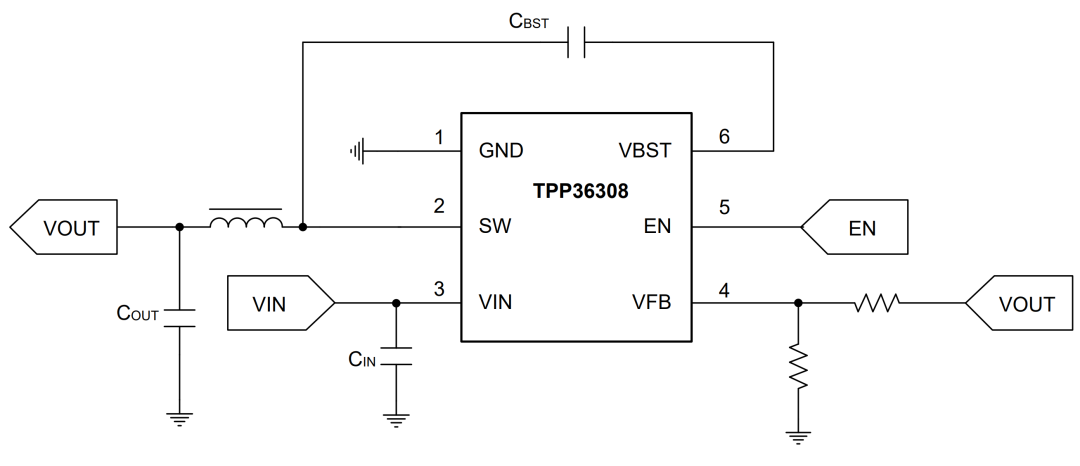

TPP36308典型電路

TPP36308效率測試

工業應用部分場景對于電路設計整體功耗要求較高，TPP363080在12V轉5V、10mA~3A輸出條件下，效率均可達90%以上，最高能達到96%，滿足客戶對于各種負載條件下高效率的需求。

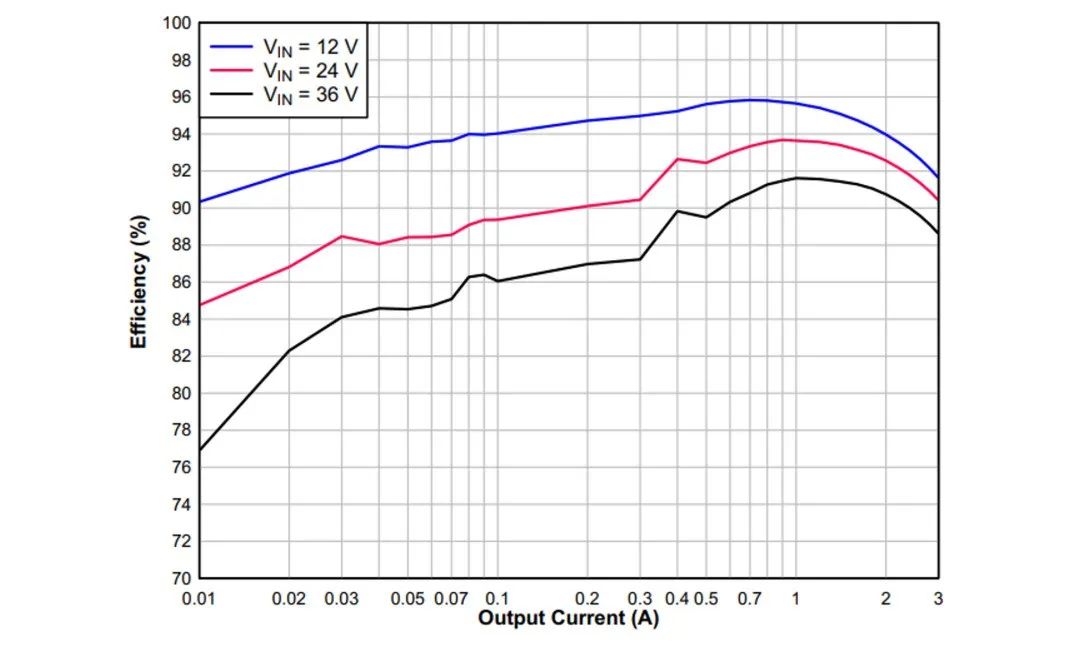

TPP363080效率測試

TPP36308溫升測試

TPP36308采用高功率密度、小體積封裝TSOT23-6(2.90mmX1.60mm)，可在小功率應用中替換客戶采用的SOP-8、TO-220封裝的產品，從而節省客戶的布板空間，滿足目前產品趨于小型化的訴求；
在25°C環溫、12V/24V輸入、5V@1.5A輸出的測試條件下芯片殼溫分別為43°C和48.7°C。

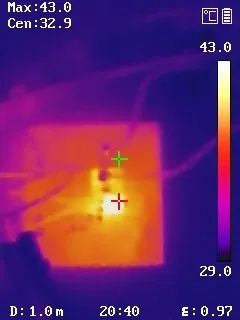

12V轉5V@1.5A

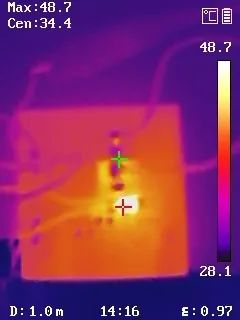

24V轉5V@1.5A

TPP36308應用推薦

TPP36308已在光伏逆變及掃地機市場大量出貨，思瑞浦可提供整體電源方案。

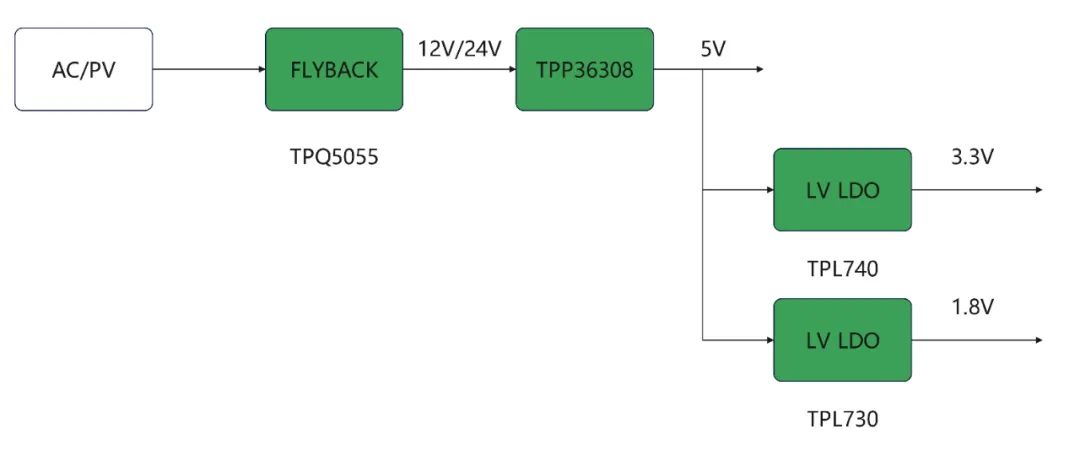

光伏逆變器輔源控制板電源解決方案

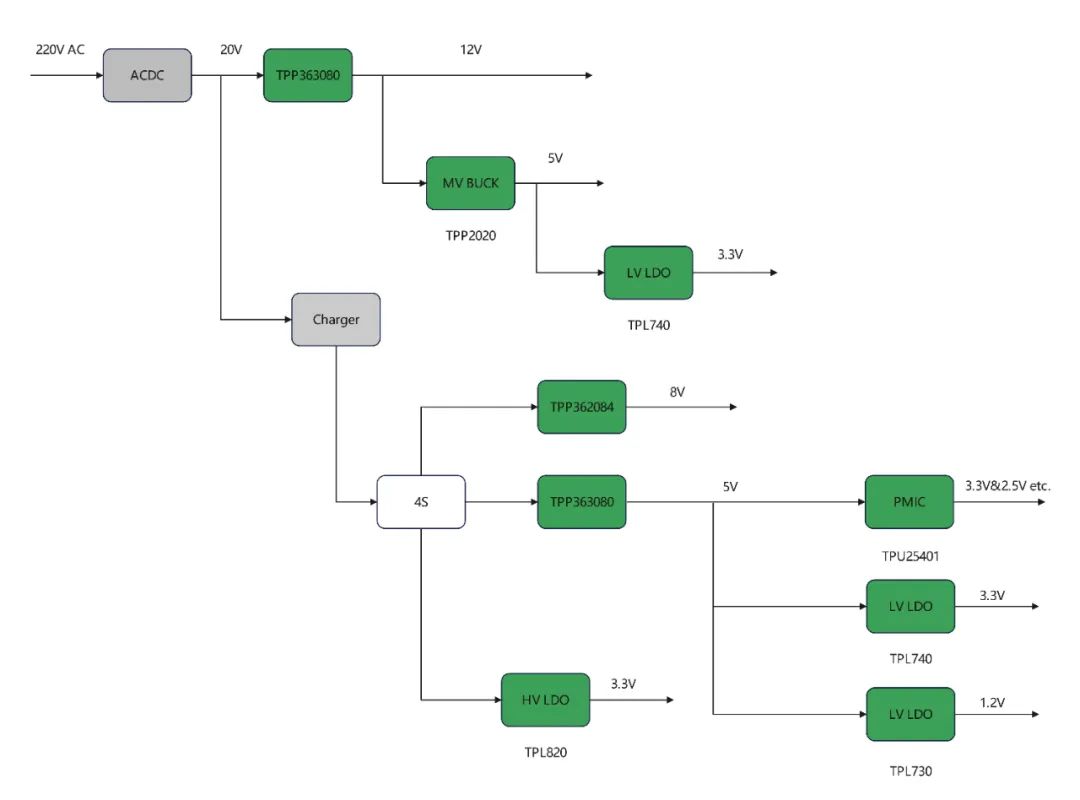

掃地機電源解決方案

TPP36308多種拓?fù)浞桨?/strong>

為滿足更廣泛的應用場景，除了經典的降壓拓?fù)渫?，思瑞浦還可提供TPP36308用作Inverting Buck-Boost、Flybuck、Flyback的其他拓?fù)?，并且可以根?jù)客戶具體應用推薦相應外圍參數。典型應用電路如下所示：

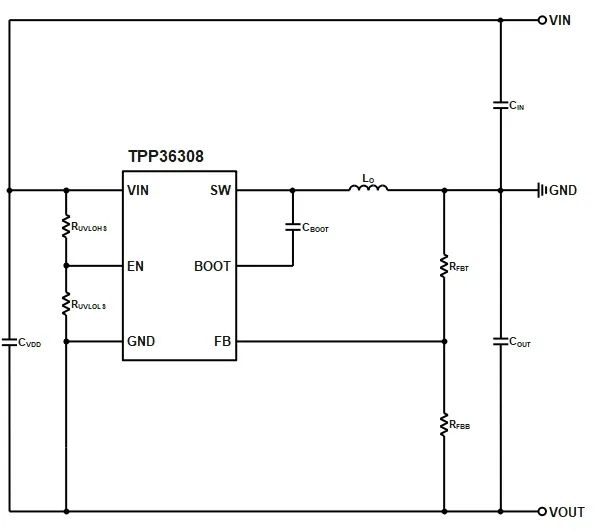

TPP36308 Inverting Buck-Boost拓?fù)?/span>

Inverting Buck-Boost拓?fù)淇蓪?shí)現正電壓輸入、負電壓輸出，與經典降壓拓?fù)湎嗯浜峡梢蕴峁┚珳?zhǔn)的正負電源軌。整機系統中的運算放大器等需要正負電源供電的場景可以使用該拓?fù)渥鳛榻鉀Q方案。該拓?fù)湓趹?yīng)用中需注意：輸入電壓和輸出電壓的絕對值之和不能超過TPP363080的最大推薦工作電壓，即36V。

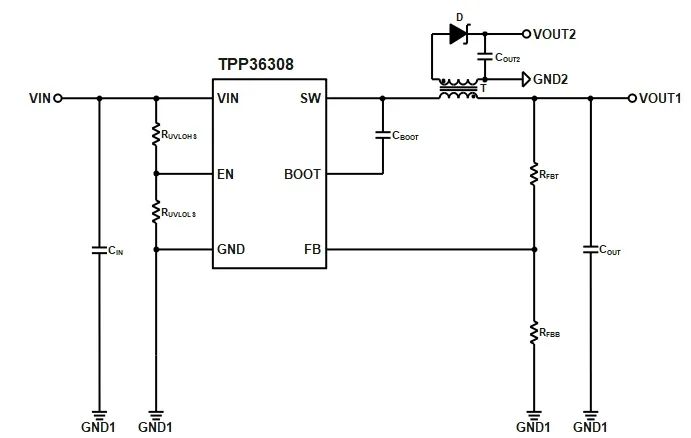

TPP36308 Flybuck拓?fù)?/span>

將經典降壓拓?fù)渲械碾姼懈鼡Q為耦合電感（變壓器），即可形成Flybuck拓?fù)?。該拓?fù)鋵?duì)有隔離供電需求的場景非常友好，由于結構簡單，基于該拓?fù)涞慕鉀Q方案成為寬輸入電壓范圍、小功率、小尺寸隔離電源的優選方案，可廣泛用于隔離柵極驅動、隔離信號采樣、隔離接口等領域。

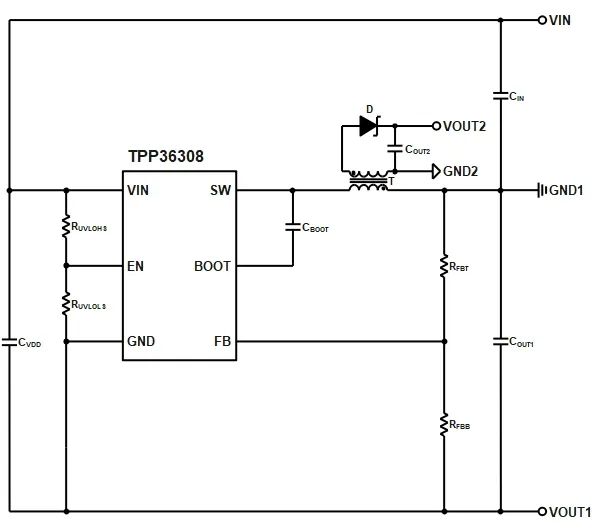

TPP36308 Flyback拓?fù)?/span>

與前述隔離降壓拓?fù)漕愃疲瑢nverting Buck-Boost拓?fù)渲械碾姼懈鼡Q為耦合電感（變壓器），即可生成Flyback拓?fù)?。它除具備輸出電氣隔離特點以外，將原副邊的地短接在一起即可實現用單顆降壓轉換器實現正負電源輸出，解決方案更加簡單，更節約成本。

TPP36308現已量產出貨，可提供樣品和訂購服務。如有需求郵件至reecam@reecam.net。
