冰箱在健康生活中扮演著重要的角色，通過低溫環境有效延長食物的保鮮期，防止食物變質和腐敗，保障家庭成員的健康。冰箱還具備殺菌功能，可以通過低溫環境殺滅食品中的細菌和病毒，保障食品的衛生安全。轉速精度、噪聲、振動、節能、電磁干擾等是冰箱控制的技術難點。
基于GD32E230K8xx MCU，奧庫科技的冰箱/柜方案在結合了冰箱柜的技術難點，有針對性的一一解決，并取得了新的突破。

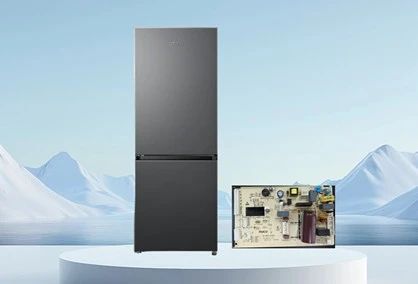

三合一變頻方案

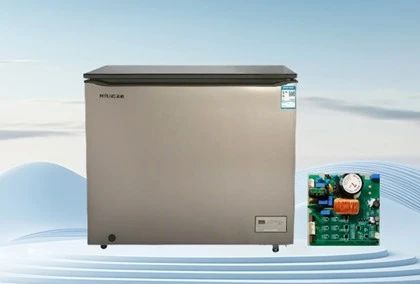

冰柜一體板
方案性能介紹
? 單電阻采樣，F(xiàn)OC正弦波控制；
? 轉速精度±10RPM；
? 背壓（0.5Mpa）平穩啟動；平衡壓（0.4Mpa）平穩啟動；
? 過/欠壓、過流/過功率、缺相、堵轉等保護功能；
? 浪涌4KV、群脈沖3KV、新輻射；
? 雙寬變頻、精確控溫、低噪聲；
? 高低電壓兼容，低壓110Vac、高壓220Vac；
? 新國標諧波Class D。
應用框圖
GD32E230性能參數
內核：Arm Cortex-M23
Max Speed：72MHz
Flash：16~64K
SRAM：4~8K
高速高精度（12bit）ADC×1@2Msps，最大10通道
高級定時器×1，支持三相PWM互補輸出和死區管理
通用定時器（16bit）×5
基本定時器×1
通信接口：SPI×2、I2C×2、USART×2、I2S×1、Comp×1
供電電壓：1.8~3.6V
工作溫度：-40℃~85℃工業級溫度范圍

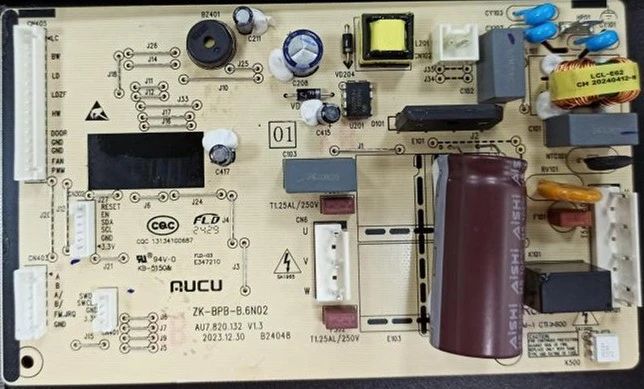

1、二合一冰箱控制板
模塊特點
? 冰箱驅動、主控二合一控制板，支持110Vac、220Vac兩種電壓輸入。
? 支持外接顯示板。
? 4-6路溫度傳感器；3-6個門開關檢測；3-6路LED輸出；1-4個風扇電機；1-3個風門控制；1個溫濕度檢測接口；3路交流加熱器；1個變頻壓縮機。
? 過/欠壓、過流/過功率、缺相、堵轉等保護功能。

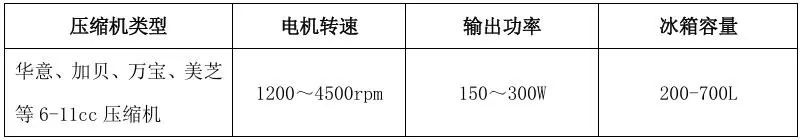

適用壓縮機

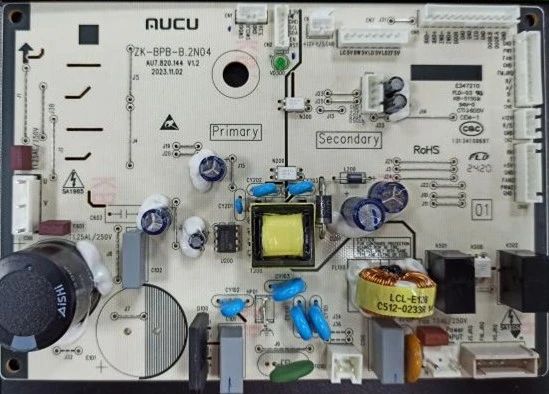

2、三合一冰箱評估板
模塊特點
? 冰箱驅動、主控、照明三合一控制板，支持110Vac、220Vac兩種電壓輸入。
? 5路溫度傳感器；門開關檢測；1-2個按鍵輸入；7-10個檔位燈；冷藏室照明；1個風扇電機；1個風門控制；2路交流加熱器；1個變頻壓縮機。
? 過/欠壓、過流/過功率、缺相、堵轉等保護功能。

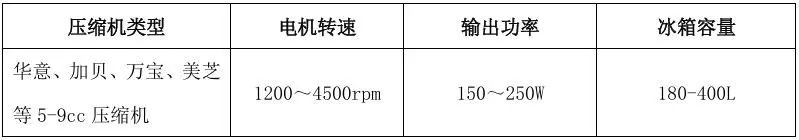

適用電機

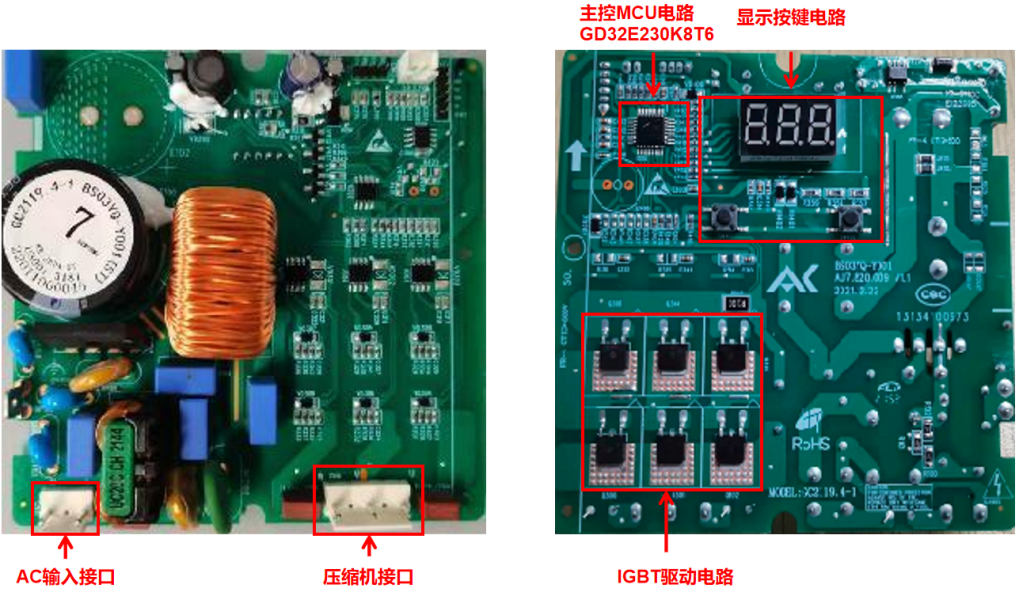

3、冰柜一體評估板
模塊特點
? 冰柜驅動、主控、顯示多功能控制板，支持110Vac、220Vac兩種電壓輸入。
? 1-2路溫度傳感器；2個按鍵輸入；數碼管顯示；1個變頻壓縮機。
? 過/欠壓、過流/過功率、缺相、堵轉等保護功能。

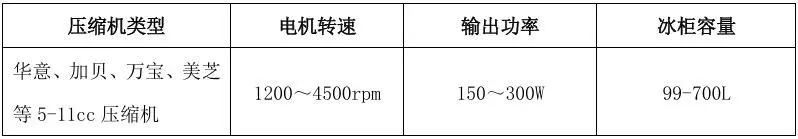

適用電機
