聚焦高性能模擬芯片和嵌入式處理器的半導體供應商思瑞浦3PEAK（股票代碼：688536）發布汽車級理想二極管ORing控制器TPS65R01Q。

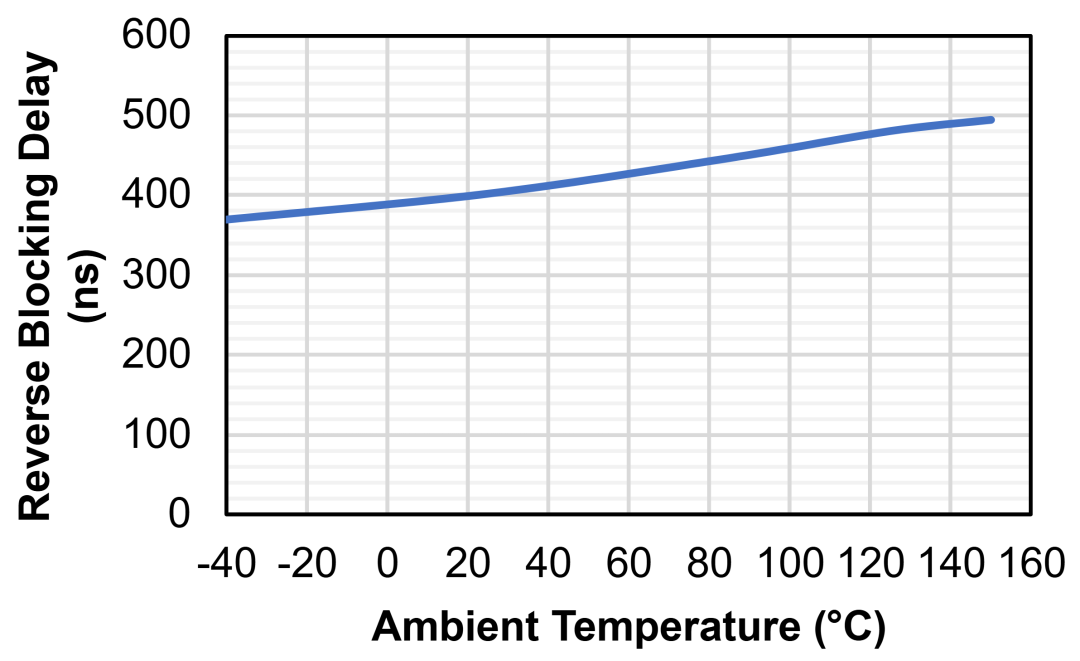

TPS65R01Q擁有20mV正向調節功能，降低系統損耗?？焖俜聪蜿P斷（Typ：0.39μs），在電池反向和各種汽車電氣瞬變條件下提供保護。

TPS65R01Q可廣泛應用于工業控制、企業電源、汽車主機、ADAS、儀表盤、HUD等多個終端場景。

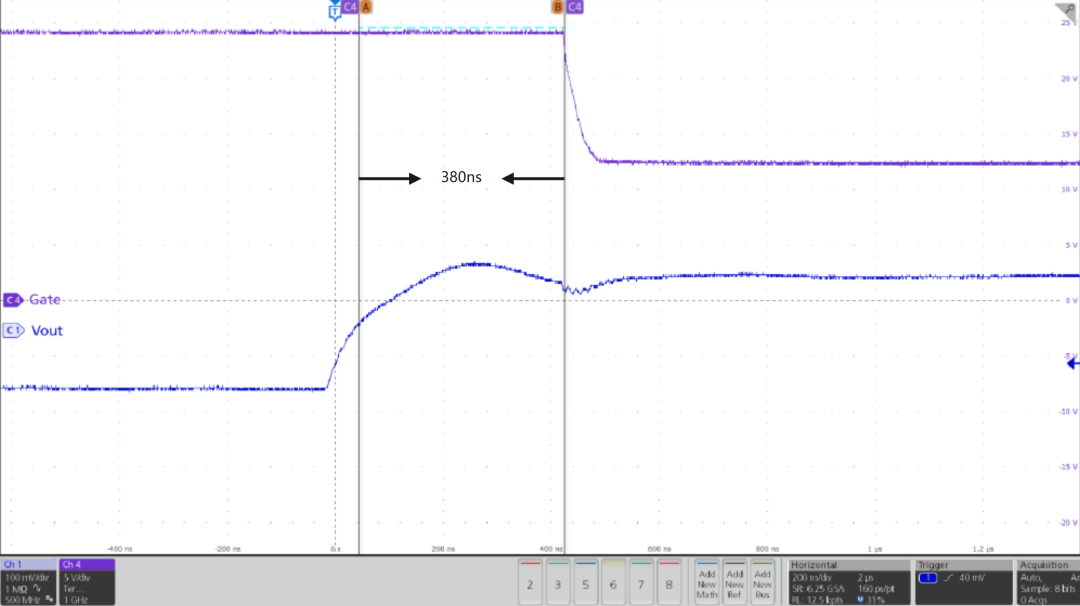

電池反向保護、快速關斷、零直流反向電流

電源系統設計中，直接使用電池供電的模塊或子系統，在感性負載與電池斷開連接期間出現動態反極性或電池安裝過程中出現反接時，會導致連接的模塊、子系統電路遭到損壞。

TPS65R01具有電池反向保護功能，可承受最大-65V的反向電壓，有效保護與電池相連接的模塊和子系統。

降低正向功耗

傳統的串聯肖特基二極管雖然能夠提供反向電壓保護，但當負載電流增加時，二極管的結溫會顯著升高，這不僅會加劇熱問題，還可能因高溫導致反向漏電流上升，進而影響整個系統的穩定性。因此，熱管理在系統設計中顯得尤為重要。

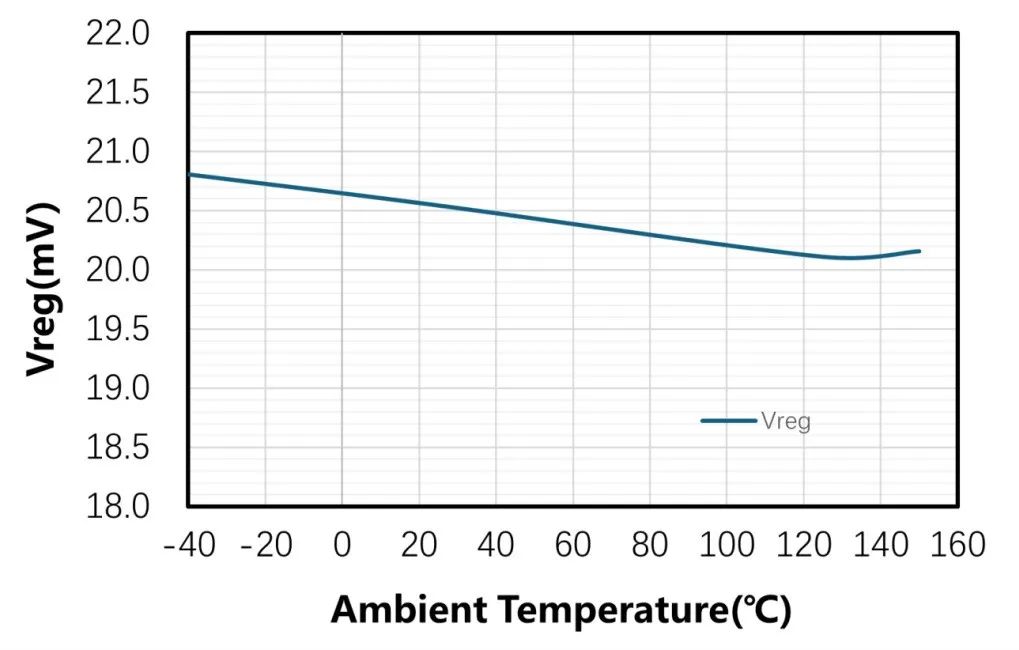

TPS65R01Q具備20mV正向調節功能，相比于肖特基二極管的VF值（0.3V左右@1A），TPS65R01Q的正向電壓更低，這意味著在相同條件下，熱損耗顯著減少。這種改進不僅提升了系統的可靠性，還有助于降低系統設計和運行的成本。

低靜態功耗

TPS65R01Q常溫下正常工作電流典型值60μA，全溫度范圍內不超過100μA。

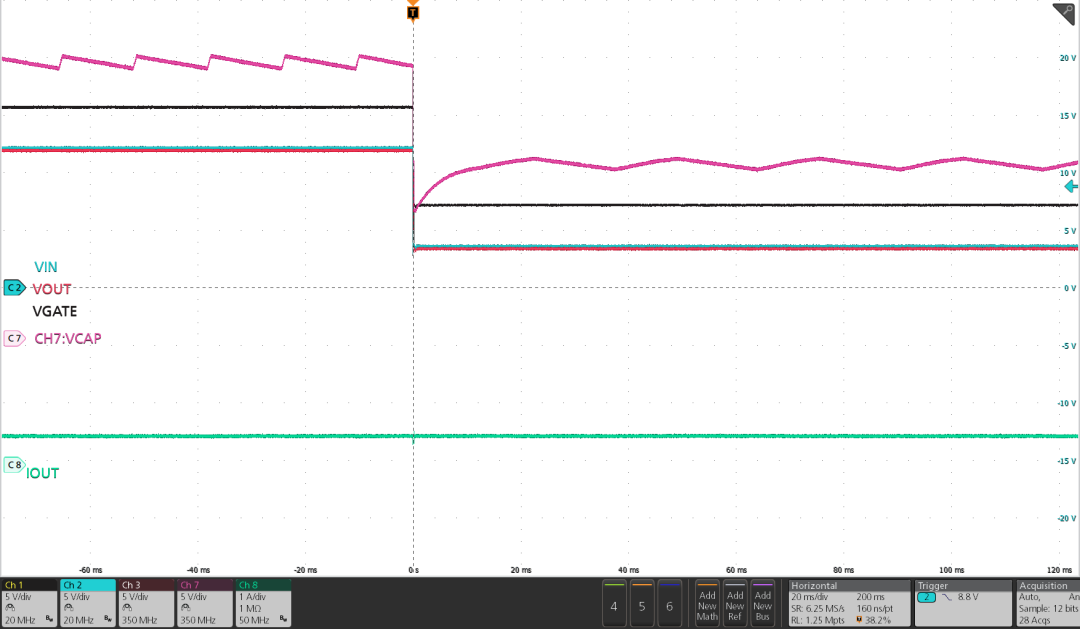

更好的冷啟動性能

ORing電源平滑切換

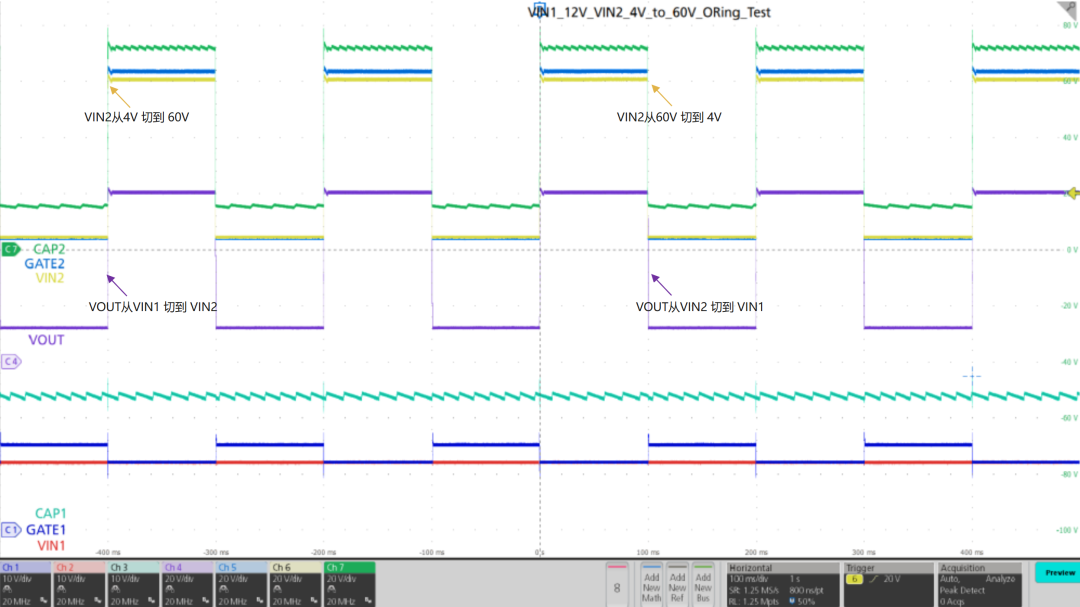

下圖展示了在雙電源配置中，當 VIN1 固定在12V，而 VIN2 在4V至60V之間進行動態切換時，系統能夠實現從 VIN1 到 VIN2 的平滑切換，確保輸出在切換過程中保持穩定。

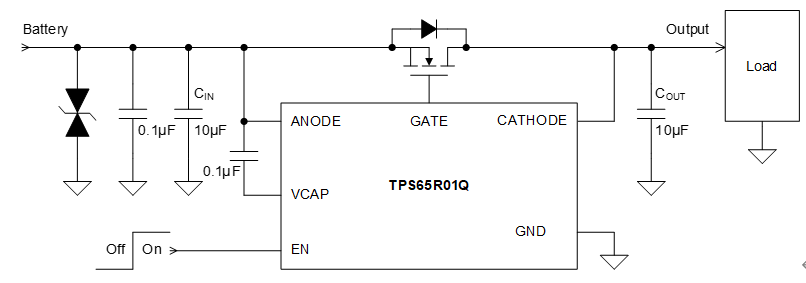

單電源應用

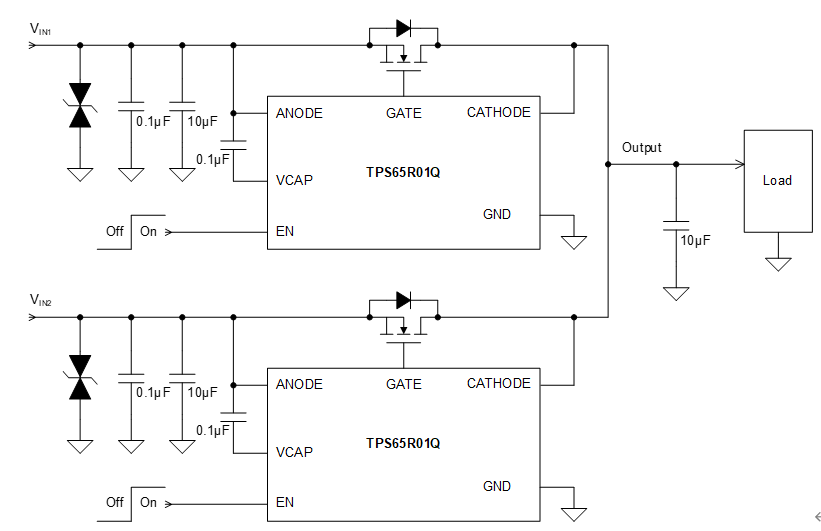

雙電源應用

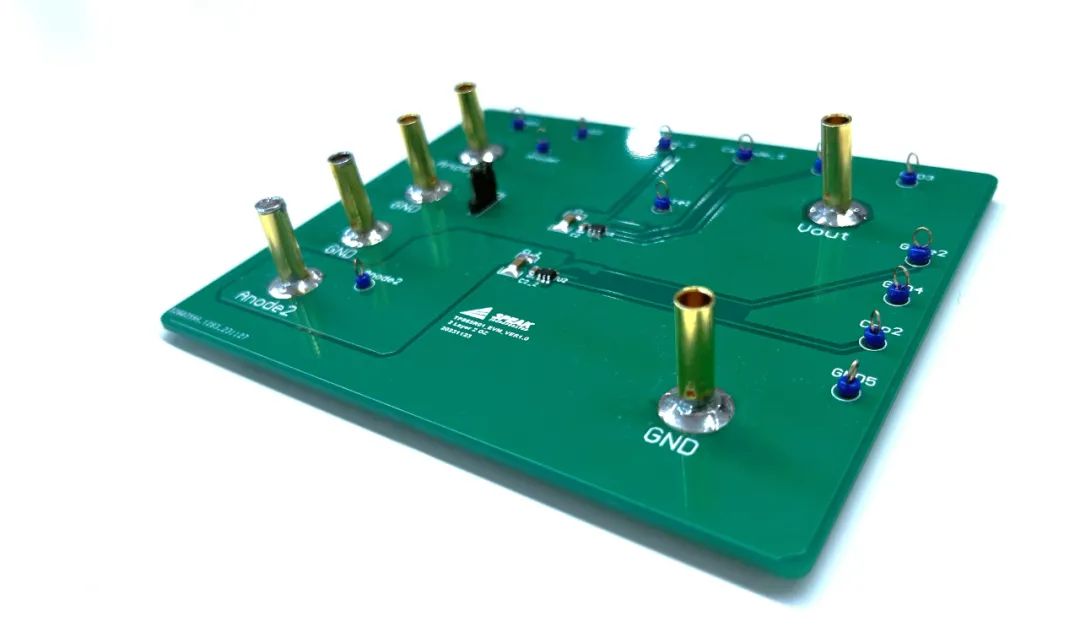

TPS65R01Q現已小批量產，可提供樣品和評估板服務, 如有需求請聯系瑞彩電子當?shù)劁N售團隊或郵件至reecam@reecam.net，您也可微信公眾號后臺留言聯系。
