華為60-160V寬壓輸入1/4磚150W軌交電源系列
發布時間：2024-12-13 瀏覽次數：939 作者：瑞彩電子
華為軌道交通電源模塊采用自研控制器方案、業界標準1/4封裝及真空全灌封工藝，外圍應用電路簡單。該系列電源支持寬輸入電壓范圍，支持遠程復位、輸出Trim調壓等功能。
支持60VDC～160VDC的寬輸入電壓范圍，能夠適應各種直流電源環境，確保即使在輸入電壓波動較大的情況下也能保持穩定的輸出性能。2、多輸出電壓選項
該系列軌交電源包含不同輸出型號，支持trim調壓，靈活應對不同的應用場景需求。
①TDQ30S05G-4/TDQ30S05F-4（帶法蘭）
額定輸出電壓 5Vdc
輸出電壓范圍 3Vdc ~ 5.5Vdc
②TDQ10S15G-4/TDQ10S15F-4（帶法蘭）
額定輸出電壓 15Vdc
輸出電壓范圍 9.6Vdc ~ 16.5Vd
③TDQ06S24G-4/TDQ06S24F-4（帶法蘭）
額定輸出電壓 24Vdc
輸出電壓范圍 19.2Vdc ~ 26.4Vdc
3、高效能轉換
額定功率150W，轉換效率高達92%以上。
4、緊湊設計
采用1/4磚的標準封裝尺寸：
無法蘭：60.6mm×39.0mm×12.7mm
帶法蘭：60.6mm×55.9mm×12.7mm
緊湊的設計節省了空間，便于集成到現有的電氣架構中，同時也簡化了安裝過程。
5、極端溫度適應
該系列能夠在極端溫度條件下工作，基板的工作溫度范圍為-40℃至+100℃，存儲溫度范圍更寬泛，從-45℃到+125℃，確保了模塊在各種氣候條件下的可靠性和穩定性。
6、多重保護機制
內置了多種保護功能，如輸入過欠壓保護、輸出過壓保護、輸出過流短路保護以及過溫保護等。這些保護措施確保了即使遇到異常情況，模塊也能安全地停止工作，并在恢復正常后自動重啟，保障了系統的連續性和安全性。
7、高絕緣強度
輸入- 輸出：3000Vdc, 1min
輸入- 基板：3000Vdc, 1min
輸出- 基板：707Vdc, 1min
8、遠程控制與監控

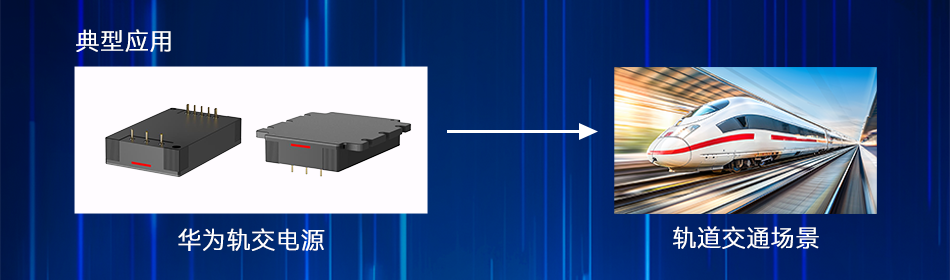

支持遠程復位和使能控制等功能，允許操作人員通過遠程指令來管理電源模塊的狀態。增加了操作的靈活性和便捷性，特別是在大型軌道交通系統中，可以顯著提高運維效率。該系列電源模塊可應用于列車照明系統、車門控制、列車網絡通信以及車載娛樂等場景。
