速戳！GD32L235 微型便攜式電源方案，革新你的用電體驗

發布時間：2025-02-13 瀏覽次數：873 作者：GD32MCU

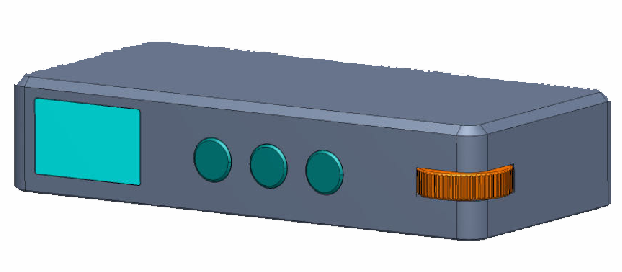

本文介紹基于兆易創新GigaDevice的GD32L235系列MCU設計的微型便攜式微型電源方案。該方案產品巧妙的應用了充電寶等鋰電池應用的普及，改變了傳統的AC-DC直流輸出電源(Power Supply)的架構，使用Type C或DC頭供電通過DC-DC 升降壓的方式輸出給需要直流的設備供電。

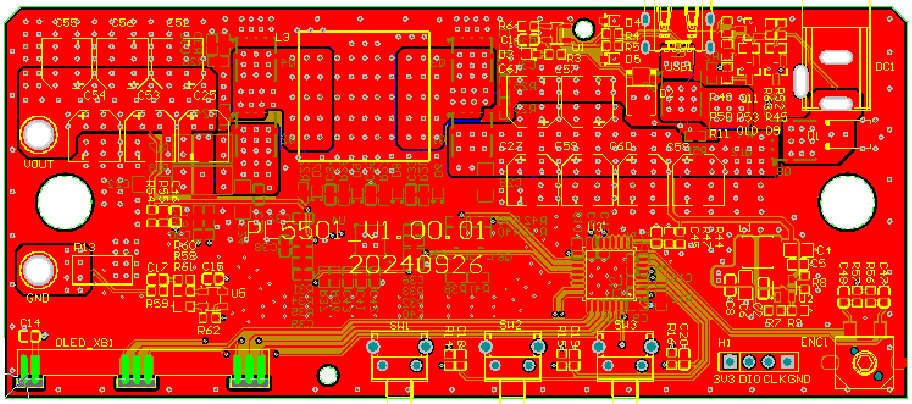

產品性能要求

? Type-C/DC Plug 輸入接口支持 DC 3~32V 寬范圍供電

? 供電方式支持 PD/QC 快充電源頭、通用 DC 電源適配器（需轉接線）、充電寶

? 支持輸出電壓 0~30.0V，分辨率 0.1V 連續可調，精度 1%

? 支持輸出電流 0~5.00A，分辨率 0.01A 連續可調，精度 1%

? 高效率輸出，100W 滿載(@30V, 3.33A)效率高達 96%，發熱量低

? 低紋波輸出，滿載紋波＜10mVp-p

? 硬件恒壓恒流電路，智能防燒，恒壓恒流模式自動切換

? 輸入支持反接保護、欠壓保護

? 輸出支持過壓保護、過流保護、過載保護、過熱保護、反接保護

? 預留CAN/RS232通訊接口

? 尺寸小巧，攜帶方便

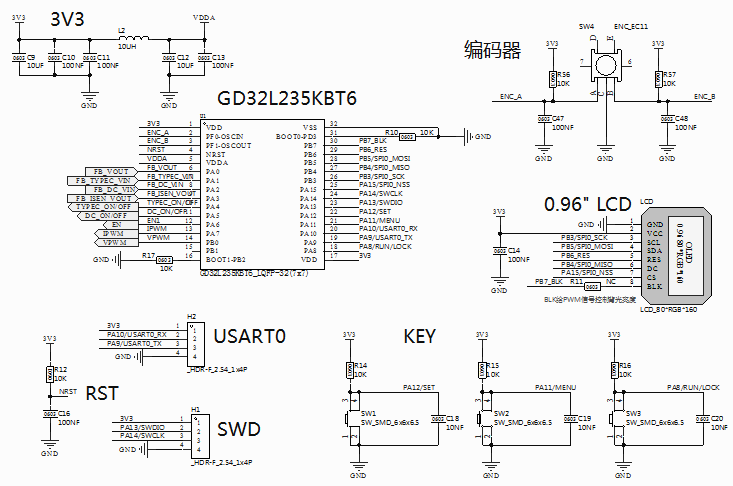

GD32L235系列MCU主要規格

? Arm Cortex-M23內核@64MHz 主頻

? Flash: 16K~128KB

? SRAM : 12K~24K SRAM

? 2個16位低功耗定時器、6個通用16位定時器、1個高級定時器和2個基本定時器

? 2個低功耗LPUART、2個USART、2個UART、3個I2C、2個SPI等通用外設接口

? 1個CAN2.0控制器和1個USB 2.0 FS控制器等標準通信接口

? 1個12位ADC，支持差分輸入和單端輸入兩種模式，提高ADC模塊的精度和性能

? 1個12位DAC和2個CMP比較器

? 工業級的工作溫度范圍：-40℃~105 ℃

支持包括深度睡眠(Deep-sleep)、部分睡眠（Sleep）和待機(Standby)等六種低功耗模式。在深度睡眠(Deep-sleep)模式下，電流降至1.8μA，喚醒時間低于2μS；待機(Standby)模式電流更是低至0.26μA。即使在最高主頻全速工作模式下，其功耗也僅為66μA/MHz，實現了效能和功耗間的卓越平衡。

? 1、系統架構及工作原理 ?

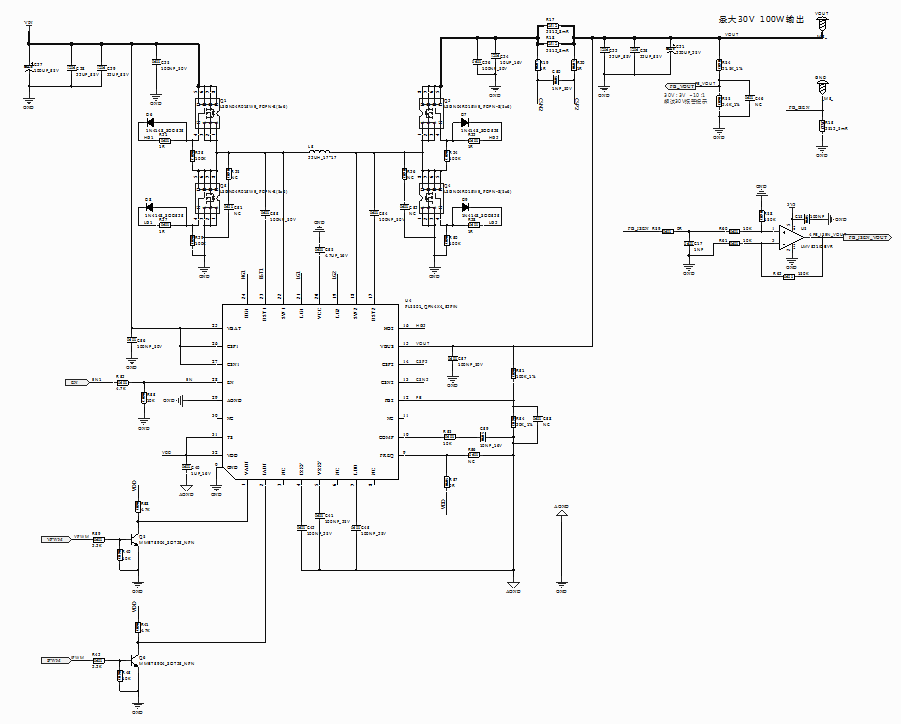

（1）系統架構圖
